Welke afmetingen heeft dit lager?

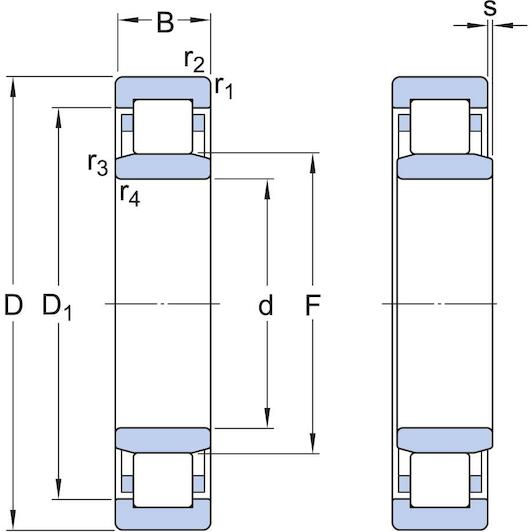

Het lager heeft een binnendiameter van 80 mm, een buitendiameter van 170 mm en een breedte van 39 mm.

Wat betekent de C3-aanduiding bij dit lager?

C3 staat voor een grotere interne radiale speling dan normaal, wat ideaal is bij hogere toerentallen of thermische uitzetting.

Waaruit bestaat het kooimateriaal van dit lager?

Dit type is voorzien van een glasvezelversterkte polyamide kooi (kunststof), aangeduid met de P in de typenaam.

Kan een NU-ontwerp axiale belastingen opnemen?

Nee, het NU-ontwerp heeft vaste boorden op de buitenring en geen op de binnenring, waardoor het enkel radiale krachten opneemt.

Is dit cilinderlager voorzien van een afdichting?

Nee, dit lager heeft een open uitvoering zonder geïntegreerde afdichting en moet extern gesmeerd worden.

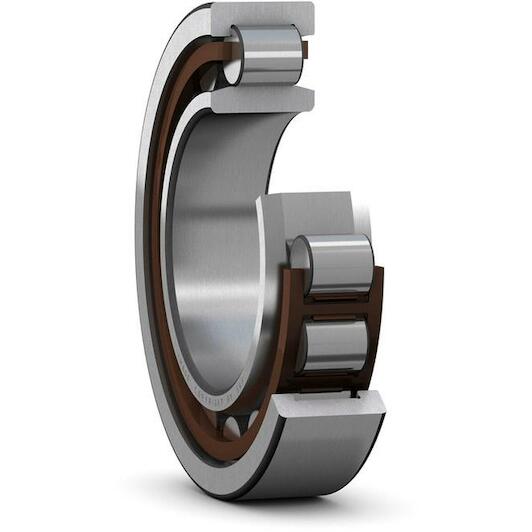

SKF NU 316 ECP/C3 eenrijige cilinderlager cilindrisch 80 x 170 x 39 mm

Artikelnummer leverancier: SKF NU 316 ECP/C3 | EAN 7316577031723

Adviesprijs € 744,92

368,80 incl. BTW

€ 304,79 excl. BTW (incl. alle milieubijdrages)

Op voorraad - onmiddelijk leverbaar | we hebben 3 producten op voorraad.

stuk

Bezorging door DHL

↓ Documenten (1) ✆ Praat met een specialist

Betrouwbare krachtoverbrenging met Skf NU 316 ECP/C3

Praktische voordelen

Hoge radiale draagkracht: Je vangt moeiteloos zware radiale belastingen op bij hoge toerentallen dankzij de geoptimaliseerde rollengeometrie.
Eenvoudige montage en onderhoud: Het deelbare ontwerp met losse binnenring maakt het monteren en inspecteren van de machineonderdelen aanzienlijk makkelijker.
Vrije axiale speling: De constructie vangt thermische uitzetting van de as soepel op via axiale verplaatsing in beide richtingen.

In één oogopslag

De juiste keuze voor

Met het Skf nu 316 ECP/C3 eenrijig cilinderlager vang je zware radiale belastingen moeiteloos op in industriële elektromotoren, tandwielkasten en pompen. Dankzij de C3 radiale speling en de lichte kooi van glasvezelversterkt polyamide blijft de werking soepel en betrouwbaar, zelfs bij hoge toerentallen en warmteontwikkeling. Het doordachte NU-ontwerp zorgt ervoor dat thermische asuitzetting in beide richtingen axiaal wordt opgevangen. Bovendien maakt het scheidbare ontwerp met losse binnenring montage, demontage en machine-inspecties aanzienlijk sneller en eenvoudiger.

Productinformatie FAQ

€ 368,80

Op voorraad - incl. BTW

Belangrijkste eigenschappen volgens onze expert

Binnendiameter: 80 mm
Breedte: 39 mm
Aantal rijen: 1
Radiale speling: C3
Materiaal (kooi): Kunststof
Afdichting (lager): Zonder dichting
Materiaal (lagerafdichting): Niet van toepassing
Type boring: Cilindrisch
Buitendiameter: 170 mm

Productomschrijving

Eenrijige cilinderlagers zijn ontworpen voor hoge radiale belastingen in combinatie met hoge toerentallen. Met twee geïntegreerde flenzen op de buitenring en geen flenzen op de binnenring kunnen NU-lagers axiale verplaatsing in beide richtingen opvangen. Een belangrijk kenmerk is het deelbare ontwerp, dat de montage vergemakkelijkt en het mogelijk maakt de lagercomponenten uit te wisselen.

Hoog radiaal draagvermogen
Lage wrijving
Lange levensduur
Axiale verplaatsing in beide richtingen mogelijk
Deelbaar ontwerp

Documenten

⤓ Technische fiche PDF

Alle eigenschappen

Binnendiameter: 80 mm
Breedte: 39 mm
Aantal rijen: 1
Radiale speling: C3
Materiaal (kooi): Kunststof
Afdichting (lager): Zonder dichting
Materiaal (lagerafdichting): Niet van toepassing
Type boring: Cilindrisch
Buitendiameter: 170 mm
Statisch draaggetal: 290
Tolerantieklasse: Normaal
Losse flens: Geen
Kooi: Niet-metaal
Nasmeer kenmerk: Zonder
Referentietoerental: 4300
Skf prestatieklasse: SKF Explorer
Smeermiddel: Geen
Positiekenmerk, lagerbuitenring: Geen
Lageronderdeel: Compleet lager
Afdichtingen: Zonder
Aantal flenzen, buitenring: 2
Grenstoerental: 5000
Boring: 80
Dynamisch draaggetal: 300
Coating: Zonder
Axiale verplaatsing mogelijkheid: In beide richtingen

Merk SKF
01070719
EAN 7316577031723
Artikelnummer leverancier SKF NU 316 ECP/C3

Veelgestelde vragen over dit artikel

Beantwoord door specialisten.

Welke afmetingen heeft dit lager?: Het lager heeft een binnendiameter van 80 mm, een buitendiameter van 170 mm en een breedte van 39 mm.
Wat betekent de C3-aanduiding bij dit lager?: C3 staat voor een grotere interne radiale speling dan normaal, wat ideaal is bij hogere toerentallen of thermische uitzetting.
Waaruit bestaat het kooimateriaal van dit lager?: Dit type is voorzien van een glasvezelversterkte polyamide kooi (kunststof), aangeduid met de P in de typenaam.
Kan een NU-ontwerp axiale belastingen opnemen?: Nee, het NU-ontwerp heeft vaste boorden op de buitenring en geen op de binnenring, waardoor het enkel radiale krachten opneemt.
Is dit cilinderlager voorzien van een afdichting?: Nee, dit lager heeft een open uitvoering zonder geïntegreerde afdichting en moet extern gesmeerd worden.
