Wat zijn de afmetingen van dit cilinderlager?

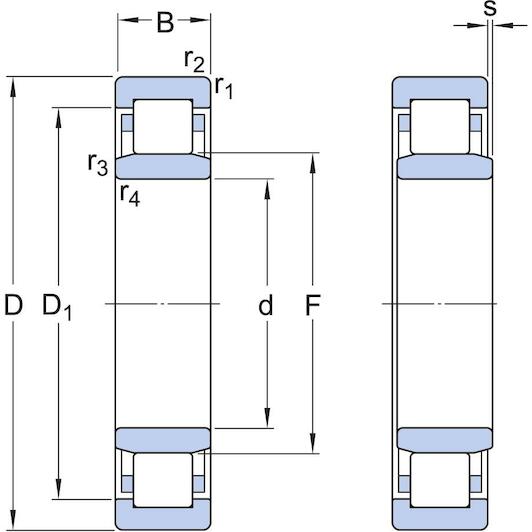

Dit lager heeft een binnendiameter van 45 mm, een buitendiameter van 100 mm en een breedte van 25 mm.

Wat betekent de C3-aanduiding bij dit lager?

C3 staat voor een grotere interne radiale speling dan standaard, wat ideaal is bij hoge toerentallen of warmteontwikkeling.

Welk type kooimateriaal heeft dit lager?

De aanduiding P in ECP geeft aan dat het lager voorzien is van een kooi van glasvezelversterkt polyamide (kunststof).

Kan dit lager axiale krachten opnemen?

Nee, een cilinderlager met NU-ontwerp neemt uitsluitend radiale belastingen op en vangt axiale verschuivingen op in beide richtingen.

Is het lager voorzien van een afdichting?

Nee, dit is een open lager zonder afdichtingen, geschikt voor smering met olie of vet tijdens montage.

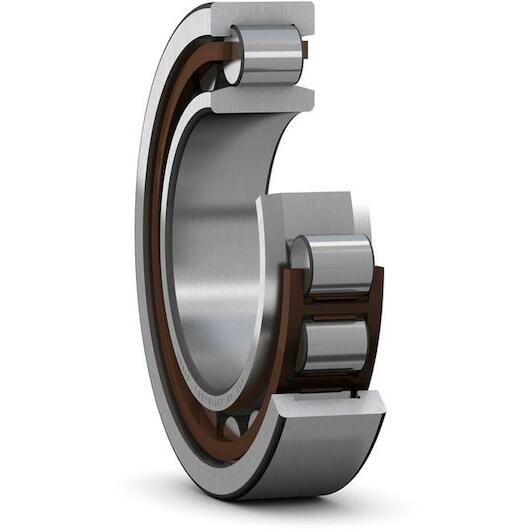

SKF NU 309 ECP/C3 eenrijige cilinderlager cilindrisch 45 x 100 x 25 mm

Artikelnummer leverancier: SKF NU 309 ECP/C3 | EAN 7316577032232

Adviesprijs € 209,96

103,80 incl. BTW

€ 85,79 excl. BTW (incl. alle milieubijdrages)

Op voorraad - onmiddelijk leverbaar | we hebben 4 producten op voorraad.

stuk

Bezorging door DHL

↓ Documenten (1) ✆ Praat met een specialist

Betrouwbare krachtoverbrenging met Skf

Praktische voordelen

Hoge radiale draagkracht: Je vangt moeiteloos zware radiale belastingen op dankzij het robuuste eenrijige ontwerp met cilindrische rollen.
Eenvoudige en snelle montage: Het deelbare NU-ontwerp zorgt ervoor dat je de binnen- en buitenring afzonderlijk monteert en demonteert.
Optimale thermische speling: Met de C3 radiale speling werk je probleemloos bij hogere bedrijfstemperaturen en uitzettende assen.

In één oogopslag

De juiste keuze voor

Met het Skf nu 309 ECP/C3 eenrijige cilinderlager kies je voor maximale bedrijfszekerheid bij zware radiale belastingen en hoge toerentallen. Dankzij de C3 radiale speling voorkom je lagervoorspanning wanneer assen uitzetten door warmteontwikkeling in elektromotoren, pompen of tandwielkasten. Het doordachte NU-ontwerp met afneembare binnenring maakt zowel montage als onderhoud aanzienlijk eenvoudiger, terwijl het axiale verschuivingen soepel in beide richtingen opvangt. De lichte kooi van glasvezelversterkt polyamide zorgt voor een stille en wrijvingsarme loop. Zo houd je jouw industriële machines en aandrijvingen continu betrouwbaar draaiend zonder onverwachte stilstand.

Productinformatie FAQ

€ 103,80

Op voorraad - incl. BTW

Belangrijkste eigenschappen volgens onze expert

Binnendiameter: 45 mm
Breedte: 25 mm
Aantal rijen: 1
Radiale speling: C3
Materiaal (kooi): Kunststof
Afdichting (lager): Zonder dichting
Materiaal (lagerafdichting): Niet van toepassing
Type boring: Cilindrisch
Buitendiameter: 100 mm

Productomschrijving

Eenrijige cilinderlagers zijn ontworpen voor hoge radiale belastingen in combinatie met hoge toerentallen. Met twee geïntegreerde flenzen op de buitenring en geen flenzen op de binnenring kunnen NU-lagers axiale verplaatsing in beide richtingen opvangen. Een belangrijk kenmerk is het deelbare ontwerp, dat de montage vergemakkelijkt en het mogelijk maakt de lagercomponenten uit te wisselen.

Hoog radiaal draagvermogen
Lage wrijving
Lange levensduur
Axiale verplaatsing in beide richtingen mogelijk
Deelbaar ontwerp

Documenten

⤓ Technische fiche PDF

Alle eigenschappen

Binnendiameter: 45 mm
Breedte: 25 mm
Aantal rijen: 1
Radiale speling: C3
Materiaal (kooi): Kunststof
Afdichting (lager): Zonder dichting
Materiaal (lagerafdichting): Niet van toepassing
Type boring: Cilindrisch
Buitendiameter: 100 mm
Statisch draaggetal: 100
Tolerantieklasse: Normaal
Losse flens: Geen
Kooi: Niet-metaal
Nasmeer kenmerk: Zonder
Referentietoerental: 7500
Skf prestatieklasse: SKF Explorer
Smeermiddel: Geen
Positiekenmerk, lagerbuitenring: Geen
Lageronderdeel: Compleet lager
Afdichtingen: Zonder
Aantal flenzen, buitenring: 2
Grenstoerental: 8500
Boring: 45
Dynamisch draaggetal: 112
Coating: Zonder
Axiale verplaatsing mogelijkheid: In beide richtingen

Merk SKF
01070509
EAN 7316577032232
Artikelnummer leverancier SKF NU 309 ECP/C3

Veelgestelde vragen over dit artikel

Beantwoord door specialisten.

Wat zijn de afmetingen van dit cilinderlager?: Dit lager heeft een binnendiameter van 45 mm, een buitendiameter van 100 mm en een breedte van 25 mm.
Wat betekent de C3-aanduiding bij dit lager?: C3 staat voor een grotere interne radiale speling dan standaard, wat ideaal is bij hoge toerentallen of warmteontwikkeling.
Welk type kooimateriaal heeft dit lager?: De aanduiding P in ECP geeft aan dat het lager voorzien is van een kooi van glasvezelversterkt polyamide (kunststof).
Kan dit lager axiale krachten opnemen?: Nee, een cilinderlager met NU-ontwerp neemt uitsluitend radiale belastingen op en vangt axiale verschuivingen op in beide richtingen.
Is het lager voorzien van een afdichting?: Nee, dit is een open lager zonder afdichtingen, geschikt voor smering met olie of vet tijdens montage.
