Welke afmetingen heeft dit cilinderlager?

Dit lager heeft een binnendiameter van 100 mm, een buitendiameter van 180 mm en een breedte van 34 mm.

Wat betekent de C3-aanduiding bij dit lager?

C3 duidt op een grotere interne radiale speling dan normaal, ideaal voor toepassingen met hoge toerentallen of thermische uitzetting.

Van welk materiaal is de kooi gemaakt?

Dit model is uitgerust met een massieve messing kooi (ECML), wat zorgt voor een hoge duurzaamheid bij zware belastingen.

Kan dit NU-ontwerp axiale verschuivingen opvangen?

Ja, dankzij twee vaste boorden op de buitenring en een gladde binnenring vangt het axiale verschuiving in beide richtingen op.

Is het lager voorzien van een afdichting?

Nee, dit eenrijige cilinderlager is een open uitvoering zonder afdichting en moet extern worden gesmeerd.

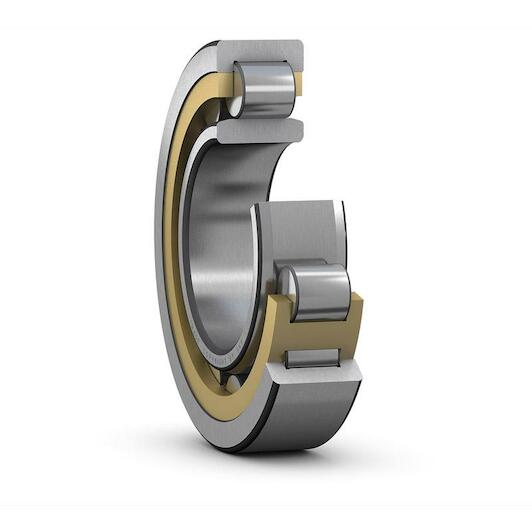

SKF NU 220 ECML/C3 eenrijige cilinderlager cilindrisch 100 x 180 x 34 mm

Artikelnummer leverancier: SKF NU 220 ECML/C3 | EAN 7316570738629

Adviesprijs € 1.617,13

800,60 incl. BTW

€ 661,65 excl. BTW (incl. alle milieubijdrages)

Op voorraad - onmiddelijk leverbaar | we hebben 3 producten op voorraad.

stuk

Bezorging door DHL

↓ Documenten (1) ✆ Praat met een specialist

Betrouwbare krachtoverbrenging met Skf cilinderlager

Praktische voordelen

Hoge radiale draagkracht: Je vangt moeiteloos zware radiale belastingen en hoge toerentallen op dankzij de geoptimaliseerde rollengeometrie.
Eenvoudige en snelle montage: Het deelbare ontwerp maakt losse montage van de binnen- en buitenring mogelijk, waardoor je onderhoudstijd aanzienlijk verkort.
Duurzame massieve messing kooi: De robuuste kooiconstructie en vergrote C3 speling beperken wrijving, warmteontwikkeling en trillingen tijdens intensief gebruik.

In één oogopslag

De juiste keuze voor

Met het Skf nu 220 ECML/C3 eenrijig cilinderlager realiseer je een betrouwbare en sterke lageropstelling voor zwaarbelaste industriële installaties. Dit lager met afmetingen van 100 x 180 x 34 mm vangt grote radiale krachten en hoge snelheden moeiteloos op. Dankzij het NU-ontwerp met twee vaste boorden op de buitenring en een gladde binnenring compenseer je axiale asuitzettingen soepel in beide richtingen. De robuuste massieve messing kooi en de vergrote C3 radiale speling verminderen wrijving en trillingen aanzienlijk, wat vastlopen bij temperatuurverschillen voorkomt. Het deelbare, open ontwerp maakt de montage en het onderhoud van elektromotoren, tandwielkasten en pompen snel en praktisch.

Productinformatie FAQ

€ 800,60

Op voorraad - incl. BTW

Belangrijkste eigenschappen volgens onze expert

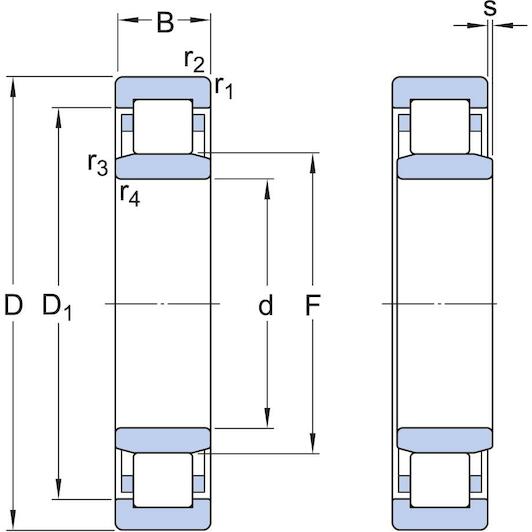

Binnendiameter: 100 mm
Breedte: 34 mm
Aantal rijen: 1
Radiale speling: C3
Materiaal (kooi): Messing (massief)
Afdichting (lager): Zonder dichting
Materiaal (lagerafdichting): Niet van toepassing
Type boring: Cilindrisch
Buitendiameter: 180 mm

Productomschrijving

Eenrijige cilinderlagers zijn ontworpen voor hoge radiale belastingen in combinatie met hoge toerentallen. Met twee geïntegreerde flenzen op de buitenring en geen flenzen op de binnenring kunnen NU-lagers axiale verplaatsing in beide richtingen opvangen. Een belangrijk kenmerk is het deelbare ontwerp, dat de montage vergemakkelijkt en het mogelijk maakt de lagercomponenten uit te wisselen.

Hoog radiaal draagvermogen
Lage wrijving
Lange levensduur
Axiale verplaatsing in beide richtingen mogelijk
Deelbaar ontwerp

Documenten

⤓ Technische fiche PDF

Alle eigenschappen

Binnendiameter: 100 mm
Breedte: 34 mm
Aantal rijen: 1
Radiale speling: C3
Materiaal (kooi): Messing (massief)
Afdichting (lager): Zonder dichting
Materiaal (lagerafdichting): Niet van toepassing
Type boring: Cilindrisch
Buitendiameter: 180 mm
Statisch draaggetal: 305
Tolerantieklasse: Normaal
Losse flens: Geen
Kooi: Machinaal bewerkt metaal
Nasmeer kenmerk: Zonder
Referentietoerental: 4000
Skf prestatieklasse: SKF Explorer
Smeermiddel: Geen
Positiekenmerk, lagerbuitenring: Geen
Lageronderdeel: Compleet lager
Afdichtingen: Zonder
Aantal flenzen, buitenring: 2
Grenstoerental: 6700
Boring: 100
Dynamisch draaggetal: 285
Coating: Zonder
Axiale verplaatsing mogelijkheid: In beide richtingen

Merk SKF
01071066
EAN 7316570738629
Artikelnummer leverancier SKF NU 220 ECML/C3

Veelgestelde vragen over dit artikel

Beantwoord door specialisten.

Welke afmetingen heeft dit cilinderlager?: Dit lager heeft een binnendiameter van 100 mm, een buitendiameter van 180 mm en een breedte van 34 mm.
Wat betekent de C3-aanduiding bij dit lager?: C3 duidt op een grotere interne radiale speling dan normaal, ideaal voor toepassingen met hoge toerentallen of thermische uitzetting.
Van welk materiaal is de kooi gemaakt?: Dit model is uitgerust met een massieve messing kooi (ECML), wat zorgt voor een hoge duurzaamheid bij zware belastingen.
Kan dit NU-ontwerp axiale verschuivingen opvangen?: Ja, dankzij twee vaste boorden op de buitenring en een gladde binnenring vangt het axiale verschuiving in beide richtingen op.
Is het lager voorzien van een afdichting?: Nee, dit eenrijige cilinderlager is een open uitvoering zonder afdichting en moet extern worden gesmeerd.
