Wat zijn de afmetingen van dit SKF N 309 ECP cilinderlager?

Dit lager heeft een binnendiameter van 45 mm, een buitendiameter van 100 mm en een breedte van 25 mm.

Wat betekent het N-ontwerp bij dit cilinderlager?

Bij een N-ontwerp heeft de binnenring twee vaste boorden en de buitenring geen boorden. Hierdoor kan de as in beide richtingen axiaal verschuiven.

Welke radiale speling heeft dit lager?

Dit lager beschikt over een normale radiale interne speling (CN).

Van welk materiaal is de kooi gemaakt?

De kooiconstructie (ECP) is gemaakt van glasvezelversterkt polyamide (kunststof).

Is dit cilinderlager voorzien van een afdichting?

Nee, dit model is een open lager zonder ingebouwde afdichting.

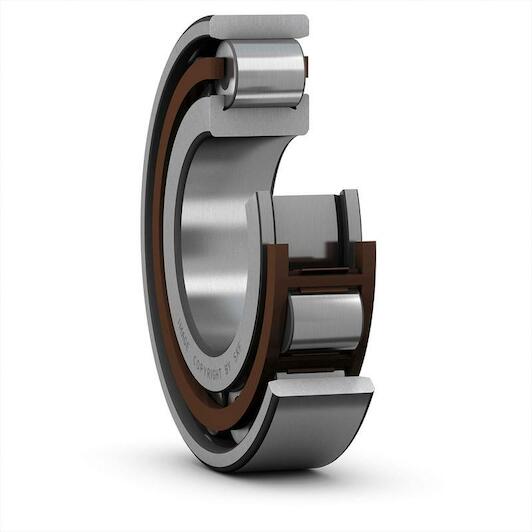

SKF N 309 ECP eenrijige cilinderlager cilindrisch 45 x 100 x 25 mm

Artikelnummer leverancier: SKF N 309 ECP | EAN 7316577065193

Adviesprijs € 413,92

204,80 incl. BTW

€ 169,26 excl. BTW (incl. alle milieubijdrages)

Op voorraad - onmiddelijk leverbaar | we hebben 2 producten op voorraad.

stuk

Bezorging door DHL

↓ Documenten (1) ✆ Praat met een specialist

Betrouwbare ondersteuning voor zware radiale belastingen

Praktische voordelen

Hoge radiale draagkracht: Dankzij de robuuste cilinderrollen vang je zware radiale krachten betrouwbaar op bij hoge toerentallen.
Eenvoudige en snelle montage: Het deelbare N-ontwerp van het Skf cilinderlager maakt montage en demontage van losse ringen bijzonder eenvoudig.
Opvang van axiale verplaatsing: De constructie zonder flenzen op de buitenring vangt axiale uitzetting van de as probleemloos op.

In één oogopslag

De juiste keuze voor

Met het Skf n 309 ecp eenrijig cilinderlager kies je voor betrouwbare prestaties bij zware radiale belastingen en hoge toerentallen. Dit lager met afmetingen van 45 x 100 x 25 mm is dankzij het N-ontwerp voorzien van twee vaste boorden op de binnenring en een bordloze buitenring. Hierdoor vangt de constructie moeiteloos axiale asverplaatsingen en thermische uitzettingen in beide richtingen op. De deelbare opbouw maakt montage, demontage en onderhoud aan industriële machines, elektromotoren of tandwielkasten bijzonder eenvoudig. De kooi van glasvezelversterkt polyamide zorgt bovendien voor een soepele werking met minimale wrijving. Zo houd je jouw roterende installaties betrouwbaar en efficiënt in beweging.

Productinformatie FAQ

€ 204,80

Op voorraad - incl. BTW

Belangrijkste eigenschappen volgens onze expert

Binnendiameter: 45 mm
Breedte: 25 mm
Aantal rijen: 1
Radiale speling: CN (Normaal)
Materiaal (kooi): Kunststof
Afdichting (lager): Zonder dichting
Materiaal (lagerafdichting): Niet van toepassing
Type boring: Cilindrisch
Buitendiameter: 100 mm

Productomschrijving

Eenrijige cilinderlagers zijn ontworpen voor hoge radiale belastingen in combinatie met hoge toerentallen. Met twee geïntegreerde flenzen op de binnenring en geen flenzen op de buitenring kunnen N-lagers axiale verplaatsing in beide richtingen opvangen. Een belangrijk kenmerk is het deelbare ontwerp, dat de montage vergemakkelijkt en het mogelijk maakt de lagercomponenten uit te wisselen.

Hoog radiaal draagvermogen
Lage wrijving
Lange levensduur
Axiale verplaatsing in beide richtingen mogelijk
Deelbaar ontwerp

Documenten

⤓ Technische fiche PDF

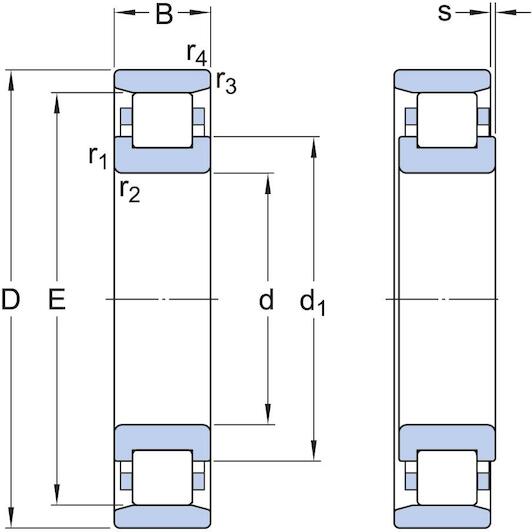

Alle eigenschappen

Binnendiameter: 45 mm
Breedte: 25 mm
Aantal rijen: 1
Radiale speling: CN (Normaal)
Materiaal (kooi): Kunststof
Afdichting (lager): Zonder dichting
Materiaal (lagerafdichting): Niet van toepassing
Type boring: Cilindrisch
Buitendiameter: 100 mm
Nasmeer kenmerk: Zonder
Losse flens: Geen
Statisch draaggetal: 100
Aantal flenzen, binnenring: 2
Referentietoerental: 7500
Skf prestatieklasse: SKF Explorer
Smeermiddel: Geen
Kooi: Niet-metaal
Lageronderdeel: Compleet lager
Tolerantieklasse: Normaal
Positiekenmerk, lagerbuitenring: Geen
Afdichtingen: Zonder
Grenstoerental: 8500
Boring: 45
Dynamisch draaggetal: 112
Coating: Zonder
Axiale verplaatsing mogelijkheid: In beide richtingen

Merk SKF
01070523
EAN 7316577065193
Artikelnummer leverancier SKF N 309 ECP

Veelgestelde vragen over dit artikel

Beantwoord door specialisten.

Wat zijn de afmetingen van dit SKF N 309 ECP cilinderlager?: Dit lager heeft een binnendiameter van 45 mm, een buitendiameter van 100 mm en een breedte van 25 mm.
Wat betekent het N-ontwerp bij dit cilinderlager?: Bij een N-ontwerp heeft de binnenring twee vaste boorden en de buitenring geen boorden. Hierdoor kan de as in beide richtingen axiaal verschuiven.
Welke radiale speling heeft dit lager?: Dit lager beschikt over een normale radiale interne speling (CN).
Van welk materiaal is de kooi gemaakt?: De kooiconstructie (ECP) is gemaakt van glasvezelversterkt polyamide (kunststof).
Is dit cilinderlager voorzien van een afdichting?: Nee, dit model is een open lager zonder ingebouwde afdichting.
