Wat zijn de afmetingen van deze naaldhuls?

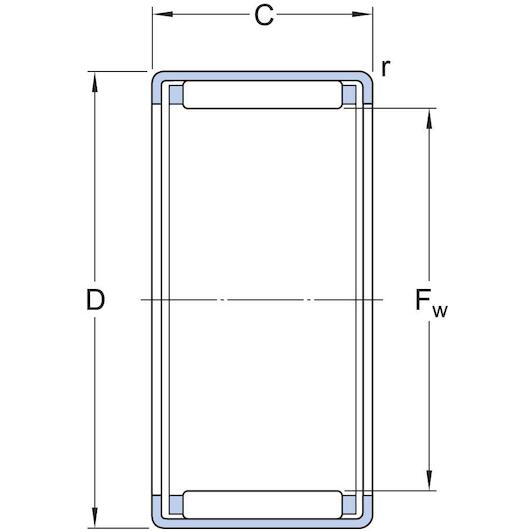

De SKF HK 0709 heeft een binnendiameter van 7 mm, een buitendiameter van 11 mm en een breedte van 9 mm.

Bevat dit naaldlager een binnenring?

Nee, dit is een naaldhuls zonder binnenring. De as fungeert direct als loopvlak en moet hiervoor gehard en geslepen zijn.

Is deze naaldhuls voorzien van een afdichting?

Nee, dit model is een open uitvoering met open uiteinden en heeft geen ingebouwde afdichting.

Waaruit bestaat de kooi van dit lager?

De kooi van deze naaldhuls is gemaakt van plaatstaal.

Voor welke toepassingen is de SKF HK 0709 geschikt?

Deze naaldhuls is ontworpen voor compacte constructies waar radiale inbouwruimte beperkt is en hoge radiale belastingen optreden.

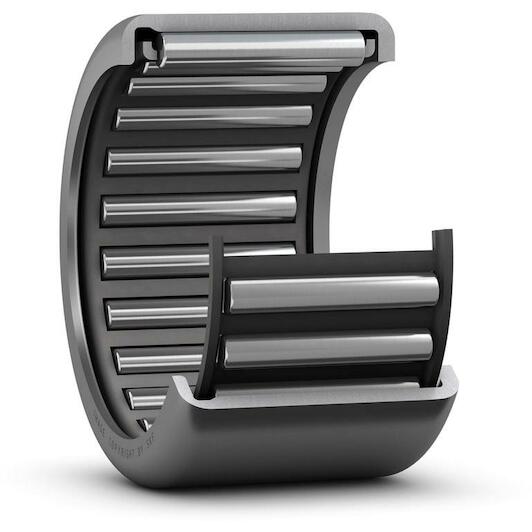

SKF HK 0709 eenrijige naaldlager zonder binnenring 7 x 11 x 9 mm

Artikelnummer leverancier: SKF HK 0709 | EAN 7316577010247

11,11 incl. BTW

€ 9,18 excl. BTW (incl. alle milieubijdrages)

Op voorraad - onmiddelijk leverbaar | we hebben 2 producten op voorraad.

stuk

Bezorging door DHL

↓ Documenten (1) ✆ Praat met een specialist

Compacte naaldhuls Skf HK 0709

Praktische voordelen

Zeer compacte inbouwruimte: Dankzij de lage doorsnedehoogte monteer je dit lager eenvoudig in constructies met een beperkte radiale inbouwruimte.
Hoge radiale draagkracht: Door het grote aantal naaldrollen profiteer je van een hoge stijfheid en betrouwbare radiale belastbaarheid.
Duurzame plaatstalen kooi: De stevige kooi van plaatstaal geleidt de rollen nauwkeurig voor een soepele en stabiele werking.

In één oogopslag

De juiste keuze voor

Met de Skf hk 0709 naaldhuls realiseer je een uiterst compacte en betrouwbare lagering in situaties met een beperkte radiale inbouwruimte. Dankzij de zeer lage doorsnedehoogte van 7 x 11 x 9 mm en het ontwerp zonder binnenring fungeert een geharde en geslepen as direct als loopvlak. De eenrijige naaldrollen zorgen voor een hoge radiale draagkracht en stijfheid, terwijl de stevige plaatstalen kooi de rollen nauwkeurig geleidt voor een soepele rotatie. Deze open naaldhuls is uitermate geschikt voor compacte aandrijfsystemen, kleine motoren, pompen, elektrisch gereedschap en versnellingsbakken waar maximale prestaties in een minimale ruimte vereist zijn.

Productinformatie FAQ

€ 11,11

Op voorraad - incl. BTW

Belangrijkste eigenschappen volgens onze expert

Binnendiameter: 7 mm
Breedte: 9 mm
Aantal rijen: 1
Afdichting (lager): Zonder dichting
Materiaal (lagerafdichting): Niet van toepassing
Materiaal (kooi): Plaatstaal
Uitvoering (naaldhuls): Open
Buitendiameter: 11 mm

Productomschrijving

Naaldhulzen worden gewoonlijk gebruikt in toepassingen waarbij de boring van het lagerhuis niet kan worden gebruikt als loopbaan voor een naaldkrans, maar waar een zeer compacte en economische lageropstelling vereist is. Door het grote aantal rollen hebben de lagers een groot draagvermogen en stijfheid.

Hoog radiaal draagvermogen
Hoge stijfheid
Zeer kleine hoogte in dwarsdoorsnede

Documenten

⤓ Technische fiche PDF

Alle eigenschappen

Binnendiameter: 7 mm
Breedte: 9 mm
Aantal rijen: 1
Afdichting (lager): Zonder dichting
Materiaal (lagerafdichting): Niet van toepassing
Materiaal (kooi): Plaatstaal
Uitvoering (naaldhuls): Open
Buitendiameter: 11 mm
Statisch draaggetal: 3.05
Lageronderdeel: Lager zonder binnenring
Tolerantieklasse: Normaal
Uitlijnfunctie: Zonder
Smeermiddel: Geen
Boring van naaldrollenset: 7
Nasmeer kenmerk: Zonder
Referentietoerental: 20000
Aantal flenzen, buitenring: 2
Kooi: Plaatstaal
Afdichtingen: Zonder
Dynamisch draaggetal: 3.03
Type buitenring: Getrokken beker met open uiteinden
Grenstoerental: 22000
Coating: Zonder
Materiaal, lager: Lagerstaal

Merk SKF
01290589
EAN 7316577010247
Artikelnummer leverancier SKF HK 0709

Veelgestelde vragen over dit artikel

Beantwoord door specialisten.

Wat zijn de afmetingen van deze naaldhuls?: De SKF HK 0709 heeft een binnendiameter van 7 mm, een buitendiameter van 11 mm en een breedte van 9 mm.
Bevat dit naaldlager een binnenring?: Nee, dit is een naaldhuls zonder binnenring. De as fungeert direct als loopvlak en moet hiervoor gehard en geslepen zijn.
Is deze naaldhuls voorzien van een afdichting?: Nee, dit model is een open uitvoering met open uiteinden en heeft geen ingebouwde afdichting.
Waaruit bestaat de kooi van dit lager?: De kooi van deze naaldhuls is gemaakt van plaatstaal.
Voor welke toepassingen is de SKF HK 0709 geschikt?: Deze naaldhuls is ontworpen voor compacte constructies waar radiale inbouwruimte beperkt is en hoge radiale belastingen optreden.
