Welke afmetingen heeft dit lager?

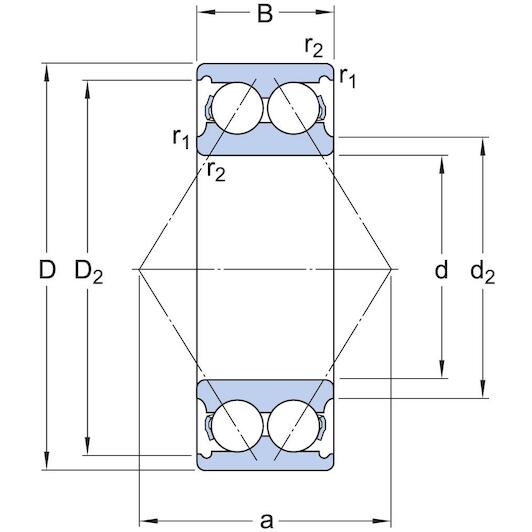

Het lager heeft een binnendiameter van 45 mm, een buitendiameter van 85 mm en een breedte van 30,2 mm.

Welke belastingen kan dit lager opvangen?

Het tweerijige hoekcontactkogellager vangt tegelijkertijd radiale belastingen en axiale belastingen in beide richtingen op.

Wat betekent de TN9-aanduiding in het typenummer?

TN9 geeft aan dat het lager is uitgerust met een kooi van glasvezelversterkt polyamide.

Is dit SKF-lager voorzien van een afdichting?

Nee, dit lager heeft een open uitvoering zonder afdichtingen en moet extern worden gesmeerd.

Wat is de contacthoek van dit lager?

Dit hoekcontactkogellager heeft een vaste contacthoek van 30°.

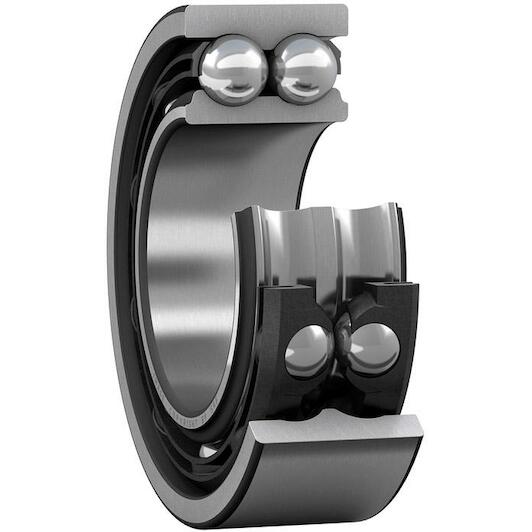

SKF 3209 ATN9 tweerijige hoekcontactkogellager 45 x 85 x 30,2 mm met contacthoek 30°

Artikelnummer leverancier: SKF 3209 ATN9 | EAN 7316577049377

Adviesprijs € 234,16

115,80 incl. BTW

€ 95,70 excl. BTW (incl. alle milieubijdrages)

Op voorraad - onmiddelijk leverbaar | we hebben 2 producten op voorraad.

stuk

Bezorging door DHL

↓ Documenten (1) ✆ Praat met een specialist

Maximale stabiliteit met Skf 3209 ATN9

Praktische voordelen

Dubbele opname van krachten: Je vangt gelijktijdig zware radiale en axiale krachten in beide richtingen op dankzij het tweerijige hoekcontactontwerp.
Soepele en stille loop: De glasvezelversterkte polyamide kooi vermindert wrijving en trillingen, waardoor je machine stiller en efficiënter draait bij hoge snelheden.
Compacte en stijve constructie: Je bespaart waardevolle axiale inbouwruimte terwijl je profiteert van een bijzonder stijve en vormvaste aslagering.

In één oogopslag

De juiste keuze voor

Met het Skf 3209 ATN9 tweerijig hoekcontactkogellager kies je voor maximale stabiliteit en een betrouwbare krachtopname. Dit compacte lager met een binnendiameter van 45 mm, buitendiameter van 85 mm en breedte van 30,2 mm vangt gelijktijdig zware radiale en tweezijdige axiale belastingen op dankzij de vaste contacthoek van 30°. De glasvezelversterkte polyamide kooi (TN9) zorgt voor een stille, trillingsarme loop en minimale wrijving bij hoge toerentallen. Ideaal voor pompen, compressoren, tandwielkasten en industriële machines waar een stijve en vormvaste asgeleiding vereist is. Met deze open uitvoering behoud je volledige controle over de externe smering.

Productinformatie FAQ

€ 115,80

Op voorraad - incl. BTW

Belangrijkste eigenschappen volgens onze expert

Binnendiameter: 45 mm
Breedte: 30,2 mm
Aantal rijen: 2
Axiale speling: CN (Normaal)
Afdichting (lager): Zonder dichting
Materiaal (lagerafdichting): Niet van toepassing
Materiaal (kooi): Kunststof
Buitendiameter: 85 mm

Productomschrijving

Tweerijige hoekcontactkogellagers komen qua ontwerp en werking overeen met een paar eenrijige hoekcontactkogellagers in een O-opstelling, terwijl er minder axiale ruimte nodig is. Ze kunnen hoge toerentallen aan en zijn geschikter dan groefkogellagers voor het ondersteunen van grote axiale krachten in beide richtingen.

Hoge Toerentallen
Geschikt voor relatief hoge radiale belastingen, hoge axiale belastingen in beide richtingen en kantelmomenten
Geschikt voor situaties waar een stijve lageropstelling vereist is
Heeft minder axiale ruimte nodig dan een gelijkwaardig paar eenrijige hoekcontactkogellagers

Documenten

⤓ Technische fiche PDF

Alle eigenschappen

Binnendiameter: 45 mm
Breedte: 30,2 mm
Aantal rijen: 2
Axiale speling: CN (Normaal)
Afdichting (lager): Zonder dichting
Materiaal (lagerafdichting): Niet van toepassing
Materiaal (kooi): Kunststof
Buitendiameter: 85 mm
Gepaarde opstelling: Nee
Positiekenmerk, lagerbuitenring: Geen
Type ring: Binnen- en buitenringen uit één stuk
Contacttype: Normaal contact (tweepuntscontact)
Statisch draaggetal: 41.5
Smeermiddel: Geen
Nasmeer kenmerk: Zonder
Referentietoerental: 7500
Skf prestatieklasse: SKF Explorer
Opstelling van de contacthoek (tweerijig lager): O-opstelling
Kooi: Niet-metaal
Materiaal, lager: Lagerstaal
Afdichtingen: Zonder
Boring: 45
Contacthoek: 30
Grenstoerental: 7500
Dynamisch draaggetal: 52
Coating: Zonder
Universeel gepaard lager: Nee

Merk SKF
01050010
EAN 7316577049377
Artikelnummer leverancier SKF 3209 ATN9

Veelgestelde vragen over dit artikel

Beantwoord door specialisten.

Welke afmetingen heeft dit lager?: Het lager heeft een binnendiameter van 45 mm, een buitendiameter van 85 mm en een breedte van 30,2 mm.
Welke belastingen kan dit lager opvangen?: Het tweerijige hoekcontactkogellager vangt tegelijkertijd radiale belastingen en axiale belastingen in beide richtingen op.
Wat betekent de TN9-aanduiding in het typenummer?: TN9 geeft aan dat het lager is uitgerust met een kooi van glasvezelversterkt polyamide.
Is dit SKF-lager voorzien van een afdichting?: Nee, dit lager heeft een open uitvoering zonder afdichtingen en moet extern worden gesmeerd.
Wat is de contacthoek van dit lager?: Dit hoekcontactkogellager heeft een vaste contacthoek van 30°.
