Wat zijn de afmetingen van dit SKF kogellager?

Het lager heeft een binnendiameter van 45 mm, een buitendiameter van 100 mm en een breedte van 36 mm.

Wat betekent de conische boring bij dit lager?

De conische boring (conus 1:12) maakt montage met een trek- of adapterbus op een gladde of getrapte as mogelijk.

Waar staat de C3-speling voor?

De C3-aanduiding geeft aan dat het lager een grotere radiale speling heeft dan standaard, ideaal bij thermische uitzetting of conische montage.

Is dit zelfinstellende kogellager voorzien van afdichtingen?

Nee, dit model heeft een open uitvoering zonder afdichting en moet extern gesmeerd worden.

Van welk materiaal is de kooi gemaakt?

De kooi is vervaardigd uit met glasvezel versterkt polyamide (kunststof), aangeduid met de TN9-code.

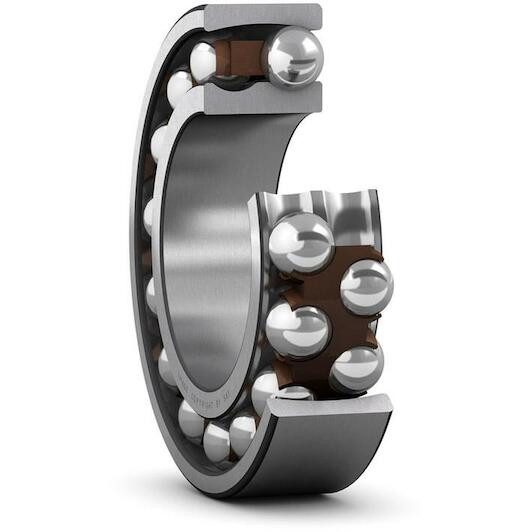

SKF 2309 EKTN9/C3 tweerijige zelfinstellende kogellager conisch 45x100x36 mm

Artikelnummer leverancier: SKF 2309 EKTN9/C3 | EAN 7316576620843

Adviesprijs € 321,82

159,20 incl. BTW

€ 131,57 excl. BTW (incl. alle milieubijdrages)

Op voorraad - onmiddelijk leverbaar | we hebben 6 producten op voorraad.

stuk

Bezorging door DHL

↓ Documenten (1) ✆ Praat met een specialist

Betrouwbare rotatie met 2309 EKTN9/C3

Praktische voordelen

Automatische opvang van uitlijnfouten: De twee rijen kogels vangen asdoorbuigingen en hoekafwijkingen moeiteloos op, zodat je installatie soepel en trillingsarm blijft draaien.
Eenvoudige montage op assen: Dankzij de conische boring monteer je het lager snel en stevig met een klembus direct op cilindrische assen.
Minimale wrijving bij topsnelheden: De kunststof kooi en vergrote C3 speling beperken warmteontwikkeling, waardoor je onderhoudskosten en slijtage aanzienlijk verlaagt.

In één oogopslag

De juiste keuze voor

Met het Skf 2309 EKTN9/C3 zelfinstellende kogellager houd je roterende machines betrouwbaar en soepel in beweging. Dankzij de twee rijen kogels vangt dit lager asdoorbuigingen en uitlijnfouten moeiteloos op, wat vroegtijdige slijtage en trillingen voorkomt. De conische boring maakt een snelle en stevige montage met een klembus op gladde of getrapte assen mogelijk. Daarnaast zorgen de lichtgewicht kunststof kooi en de vergrote C3 speling voor minimale wrijving en minder warmteontwikkeling bij hoge toerentallen. Dit open lager met afmetingen van 45X100X36 mm biedt je optimale bedrijfszekerheid in industriële aandrijflijnen.

Productinformatie FAQ

€ 159,20

Op voorraad - incl. BTW

Belangrijkste eigenschappen volgens onze expert

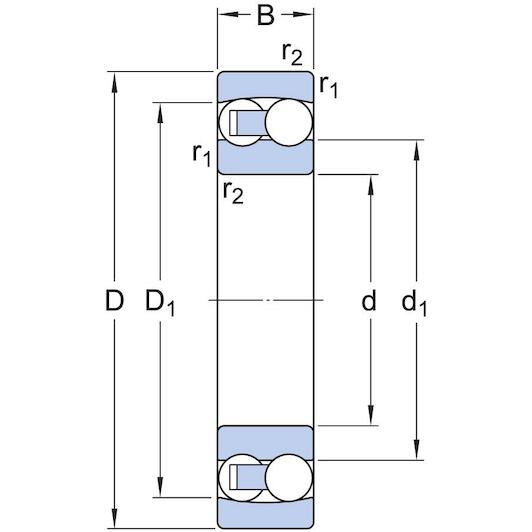

Binnendiameter: 45 mm
Breedte: 36 mm
Aantal rijen: 2
Afdichting (lager): Zonder dichting
Materiaal (lagerafdichting): Niet van toepassing
Radiale speling: C3
Materiaal (kooi): Kunststof
Type boring: Conisch
Buitendiameter: 100 mm

Productomschrijving

Zich instellende kogellagers, met een conische boring, hebben twee rijen kogels, een gemeenschappelijke bolvormige loopbaan in de buitenring en twee diepe ononderbroken groeven in de binnenring. Ze zijn ongevoelig voor uitlijnfouten van de as ten opzichte van het lagerhuis, wat bijvoorbeeld kan optreden als gevolg van doorbuiging van de as. De conische boring vergemakkelijkt de montage via trek- of drukbussen.

Gemakkelijke montage met trekbus of drukbus
Kan statische en dynamische foutieve uitlijning opvangen
Uitstekende prestaties bij hoge toerentallen
Uitstekende prestaties bij lage belasting
Lage wrijving

Documenten

⤓ Technische fiche PDF

Alle eigenschappen

Binnendiameter: 45 mm
Breedte: 36 mm
Aantal rijen: 2
Afdichting (lager): Zonder dichting
Materiaal (lagerafdichting): Niet van toepassing
Radiale speling: C3
Materiaal (kooi): Kunststof
Type boring: Conisch
Buitendiameter: 100 mm
Statisch draaggetal: 19.3
Tolerantieklasse: Normaal
Borging kenmerk, binnenring: Geen
Kooi: Niet-metaal
Nasmeer kenmerk: Zonder
Referentietoerental: 13000
Smeermiddel: Geen
Afdichtingen: Zonder
Materiaal, lager: Lagerstaal
Positiekenmerk, lagerbuitenring: Geen
Coating: Zonder
Grenstoerental: 9000
Boring: 45
Dynamisch draaggetal: 63.7

Merk SKF
01030337
EAN 7316576620843
Artikelnummer leverancier SKF 2309 EKTN9/C3

Veelgestelde vragen over dit artikel

Beantwoord door specialisten.

Wat zijn de afmetingen van dit SKF kogellager?: Het lager heeft een binnendiameter van 45 mm, een buitendiameter van 100 mm en een breedte van 36 mm.
Wat betekent de conische boring bij dit lager?: De conische boring (conus 1:12) maakt montage met een trek- of adapterbus op een gladde of getrapte as mogelijk.
Waar staat de C3-speling voor?: De C3-aanduiding geeft aan dat het lager een grotere radiale speling heeft dan standaard, ideaal bij thermische uitzetting of conische montage.
Is dit zelfinstellende kogellager voorzien van afdichtingen?: Nee, dit model heeft een open uitvoering zonder afdichting en moet extern gesmeerd worden.
Van welk materiaal is de kooi gemaakt?: De kooi is vervaardigd uit met glasvezel versterkt polyamide (kunststof), aangeduid met de TN9-code.
