Waarvoor gebruik je deze dubbele verloopschakel?

Met deze dubbele verloopschakel (nr. 30) pas je een ketting met een oneven aantal schakels aan of verbind je twee binnenschakels zonder verlies van pasvorm.

Voor welke kettingen is deze verloopschakel geschikt?

Deze schakel past op standaard 16B-1 simplex rollenkettingen volgens BS- en ISO-normen met een steek van 25,4 mm (1").

Wat zijn de belangrijkste afmetingen van dit onderdeel?

De schakel heeft een steek van 25,4 mm, een binnenbreedte van 17,02 mm, een roldiameter van 15,88 mm en een pendiameter van 8,28 mm.

Welke breeksterkte biedt deze schakel?

Deze schakel uit de Renold Blue-serie heeft een minimale breeksterkte van 60000 N (60 kN) voor een betrouwbare krachtoverbrenging.

Wat is het voordeel van een dubbele verloopschakel ten opzichte van een enkele?

Een dubbele verloopschakel combineert een verloopschakel en een binnenschakel in één geheel, wat zorgt voor een stabielere verbinding in de ketting.

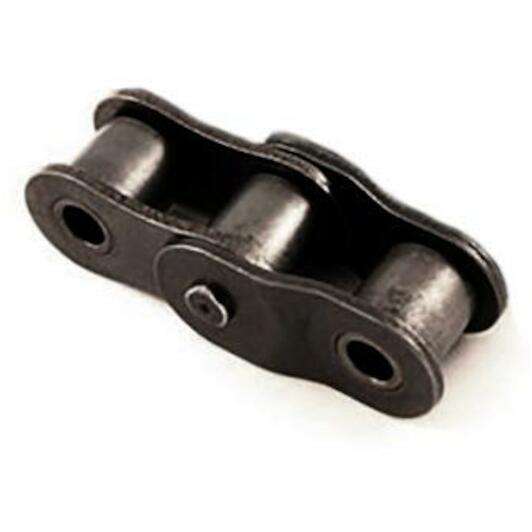

RENOLD 16B1S30I verloopschakel BLUE 16b-1 - simplex 1 inch

Name: RENOLD 16B1S30I verloopschakel BLUE 16b-1 - simplex 1 inch
Brand: RENOLD
SKU: 03050095
Price: 35.2 EUR
Availability: InStock

Artikelnummer leverancier: RENOLD 16B1S30I | EAN 0673766003471

35,20 incl. BTW

€ 29,09 excl. BTW (incl. alle milieubijdrages)

Op voorraad - onmiddelijk leverbaar | we hebben 7 producten op voorraad.

stuk

Bezorging door DHL

↓ Documenten (1) ✆ Praat met een specialist

Betrouwbare kettingaanpassing met Renold Blue

Praktische voordelen

Precieze kettingschakeling op maat: Je past kettingen met een oneven aantal schakels moeiteloos aan dankzij de 1" steekmaat en nauwkeurige afmetingen.
Hoge mechanische trekkracht: Met een breeksterkte van 60000 N vang je zware industriële belastingen veilig en betrouwbaar op.
Duurzame aandrijving zonder speling: De geharde 15,88 mm rollen en stevige platen zorgen ervoor dat je aandrijfsysteem soepel blijft draaien.

In één oogopslag

De juiste keuze voor

Met de Renold Blue 16B1S30I dubbele verloopschakel pas je aandrijfkettingen met een oneven aantal schakels nauwkeurig aan. Deze simplex schakel (nr. 30) is ontworpen voor standaard 16B-1 rollenkettingen met een 25,4 mm (1") steekmaat, een 15,88 mm roldiameter en een 17,02 mm binnenbreedte. Doordat de schakel een verloopschakel en binnenschakel in één geheel combineert, verbind je binnenschakels stabiel zonder speling. Dankzij de hoge breeksterkte van 60000 n vangt de aandrijving zware belastingen betrouwbaar op. Zo voorkom je het vervangen van complete kettingen bij afwijkende asafstanden in industriële installaties of transportsystemen.

Productinformatie FAQ

€ 35,20

Op voorraad - incl. BTW

Belangrijkste eigenschappen volgens onze expert

Steek: 1 inch; 25,4 mm
Dikte (binnenplaat): 4,12 mm
Productlijn: Renold Blue
Schakelnummer: 30
Gewicht (kg/m): 2,8 kg/m
Lengte (pen): 34,9 mm
Hoogte: 2,2
Dikte (buitenplaat): 3,1 mm
Plaathoogte: 21,08 mm
Type (ISO/ANSI): 16B-1
Uitvoering (schakel): Simplex
Diameter (pen): 8,28 mm
Diameter (rol): 15,88 mm
Breeksterkte: 60000 N
Binnenbreedte: 17,02 mm

Productomschrijving:

Transportkettingen kunnen, net als rollenkettingen, worden gemaakt volgens verschillende internationale standaarden. De hoofdstandaarden zijn:

British Standard (BS):
- Deze standaard geldt voor kettingen die worden gemaakt voor de Britse markt en voor markten waar Britse aanwezigheid grote invloed heeft gehad op het technische ontwerp en het koopgedrag. Deze standaard is gebaseerd op het originele transportkettingontwerp van Renold.
ISO-Standaard-kettingen:
- Kettingen die volgens de ISO-Standaard zijn gemaakt, zijn niet verwisselbaar met kettingen die volgens de BS of de DIN-Standaard zijn gemaakt.
- Deze standaard wordt veel toegepast op de Europese markt, behalve in Duitsland.
- Kettingen die volgens deze standaard worden gemaakt, worden steeds populairder en worden veel gebruikt in Scandinavië.
- Renold heeft veel ervaring met het produceren van transportkettingen.
- Aan de transportkettingen van Renold liggen vele jaren aan ontwerp en ontwikkeling ten grondslag, waardoor we het optimale product kunnen leveren.
- Om te garanderen dat deze kwaliteit is terug te zien in de prestaties van onze producten, voeren we strenge controles uit op:
  - Materialen
  - Warmtebehandeling
  - Processen
  - Passingen
  - Hulpstukmontage
  - Smering
  - Conveyor Chain Exploded View
Ultieme Renold-betrouwbaarheid:
- De sleutel tot de betrouwbaarheid van Renold-kettingen is consistentie in ontwerp en productie.
- De maximale sterkte en slijtvastheid van de kettingen worden bereikt door de materiaalspecificatie streng te controleren en door de modernste warmtebehandelingsprocessen te gebruiken.
- De consistente algemene verdraagzaamheid van Renold-kettingen maakt ze ideaal voor transportsystemen die een precieze uitlijning vereisen van verschillende kettingmechanismen.
- De breukbelasting is groter dan het internationaal vereiste minimum.
- Voor optimale prestaties is het belangrijk om de juiste ketting te kiezen.
- Het ervaren ontwerpteam van Renold staat altijd tot uw beschikking voor gratis advies over specifieke producten en toepassingen.
- Standaard- en Deep Link-transportkettingen zijn beschikbaar voor BS4116 deel 4 en voor ISO 1977, met zowel holle als massieve pennen.
Extra sterke standaard transportketting:
- Als aanvulling op ons standaard aanbod aan transportkettingen volgens de Britse Standaard, bieden we deze extra sterke ketting die geschikt is voor transporttoepassingen die een ultieme treksterkte vereisen (breukbelasting).
- Elke ketting heeft dezelfde dimensies als zijn normale tegenhanger.
- Een extra sterke ketting van 11.000 kilo (24000 lbs) heeft bijvoorbeeld dezelfde dimensies als een normale ketting van 5500 kilo (12000 lbs).
- Deze ketting wordt veelvuldig gebruikt voor het transport van dierenvoer en onverpakte voedingsmiddelen zoals graan, mais, tarwe en rauwe voedselmengsels.
- Bij de meeste van deze toepassingen worden schraaptransportsystemen gebruikt met grote afstanden tussen de tandwielen. Dergelijke systemen bewegen soms langzaam, met weinig of geen schoklading.

Documenten

⤓ Technische fiche PDF

Alle eigenschappen

Steek: 1 inch; 25,4 mm
Dikte (binnenplaat): 4,12 mm
Productlijn: Renold Blue
Schakelnummer: 30
Gewicht (kg/m): 2,8 kg/m
Lengte (pen): 34,9 mm
Hoogte: 2,2
Dikte (buitenplaat): 3,1 mm
Plaathoogte: 21,08 mm
Type (iso/ansi): 16B-1
Uitvoering (schakel): Simplex
Diameter (pen): 8,28 mm
Diameter (rol): 15,88 mm
Breeksterkte: 60000 N
Binnenbreedte: 17,02 mm

Merk RENOLD
03050095
EAN 0673766003471
Artikelnummer leverancier RENOLD 16B1S30I

Veelgestelde vragen over dit artikel

Beantwoord door specialisten.

Waarvoor gebruik je deze dubbele verloopschakel?: Met deze dubbele verloopschakel (nr. 30) pas je een ketting met een oneven aantal schakels aan of verbind je twee binnenschakels zonder verlies van pasvorm.
Voor welke kettingen is deze verloopschakel geschikt?: Deze schakel past op standaard 16B-1 simplex rollenkettingen volgens BS- en ISO-normen met een steek van 25,4 mm (1").
Wat zijn de belangrijkste afmetingen van dit onderdeel?: De schakel heeft een steek van 25,4 mm, een binnenbreedte van 17,02 mm, een roldiameter van 15,88 mm en een pendiameter van 8,28 mm.
Welke breeksterkte biedt deze schakel?: Deze schakel uit de Renold Blue-serie heeft een minimale breeksterkte van 60000 N (60 kN) voor een betrouwbare krachtoverbrenging.
Wat is het voordeel van een dubbele verloopschakel ten opzichte van een enkele?: Een dubbele verloopschakel combineert een verloopschakel en een binnenschakel in één geheel, wat zorgt voor een stabielere verbinding in de ketting.
