Pour quel diamètre d'arbre cette unité est-elle conçue?

Cette unité est conçue pour des arbres d'un diamètre de 100 mm.

Comment le roulement est-il fixé sur l'arbre?

La bague intérieure se bloque sur l'arbre à l'aide de vis de blocage.

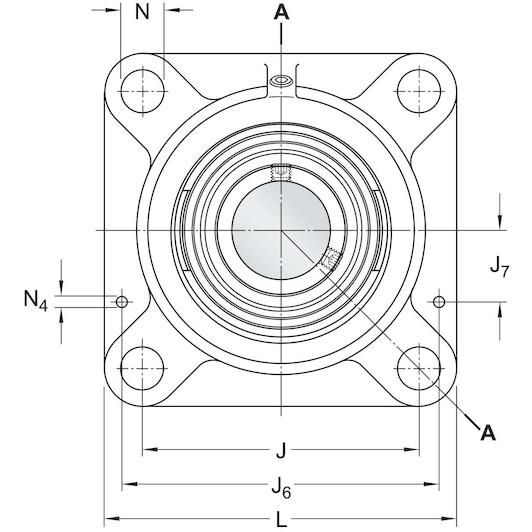

Quel est l'entraxe des trous de fixation?

La distance d'entraxe entre les trous de fixation (J) est de 210 mm.

Le corps de palier est-il divisible?

Non, ce palier à bride dispose d'un corps monobloc non divisible en fonte.

À quelle norme cette unité est-elle conforme?

Ce palier à bride carrée est conforme aux normes JIS (Japanese industrial standards).

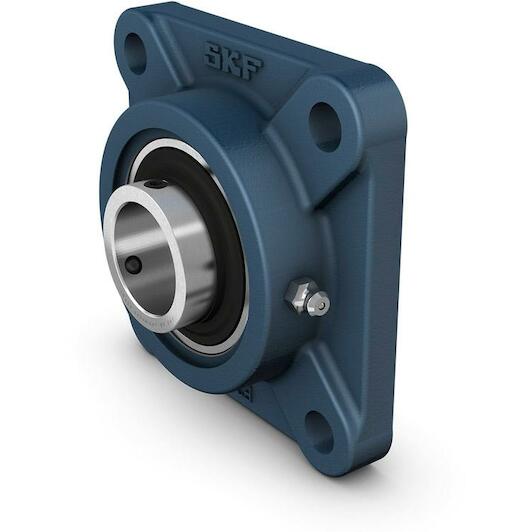

SKF FYJ 100 TF Roulement à billes Y avec bride carrée, d 100 mm, A 70 mm, J 210 mm

Numéro d'article du fournisseur: SKF FYJ 100 TF | EAN 7316570307634

Prix conseillé 1 476,37 €

730,86 TTC

609,05 € HT (éco-contributions incluses)

En stock - Immédiatement disponible | Nous avons 2 produits en stock.

Commandé avant le 20h, expédié le jour même, les jours ouvrables
Livraison gratuite
Livraison par DHL

↓ Documents (1) ✆ Parlez à un spécialiste

Guidage d'arbre fiable pour charges lourdes

Avantages pratiques

Fixation rapide sur arbre: Grâce au blocage par vis de serrage, vous fixez fermement l'unité sur un arbre de 100 mm.
Corps en fonte robuste: Le boîtier carré en fonte absorbe efficacement les charges radiales élevées dans vos installations industrielles exigeantes.
Fiabilité signée Skf: L'étanchéité intégrée retient le lubrifiant et protège les roulements contre la poussière et les impuretés environnantes.

En un coup d’œil

Le bon choix pour

Avec l'unité de roulement à bride Skf fyj 100 TF, vous fixez solidement des arbres de 100 mm sur des surfaces planes. Équipé d'un boîtier carré monobloc en fonte avec un entraxe de 210 mm, cet ensemble prêt à monter absorbe efficacement les charges radiales élevées. Le blocage par vis de serrage garantit un maintien ferme de la bague intérieure pour empêcher tout déplacement axial de l'arbre en service. Grâce à l'étanchéité intégrée, le lubrifiant reste dans le roulement en acier tout en protégeant les composants internes des impuretés. Ce palier conforme aux normes jis assure un fonctionnement fiable et durable pour vos convoyeurs et machines.

Informations sur le produit FAQ

730,86 €

En stock - TTC

Principales caractéristiques selon notre expert

Diamètre d'arbre: 100 mm
Séparable: Non
Matériau (corps de palier): Acier inoxydable
Matériau (roulement): Acier
Haute température: Non
Type d'alésage: Cylindrique
Forme (corps de palier): Carré

Description du produit

Ces paliers roulements-inserts à applique carrée sont conformes aux normes industrielles japonaises (JIS). Ils sont constitués d'un roulement-insert, avec une bague intérieure débordante et un blocage par vis de serrage, et conviennent pour des applications où le sens de rotation est constant ou variable. Le roulement est monté dans un palier en fonte, qui peut être boulonné à la paroi ou au châssis d'une machine. Les paliers roulements-inserts peuvent admettre un défaut d'alignement initial modéré mais ne permettent normalement pas de déplacement axial.

Résistent à de hauts niveaux de contamination
Conçus pour des températures et vitesses élevées
Supportent des charges relativement lourdes
Économiques

Documents

⤓ Fiche technique PDF

Spécifications

Diamètre d'arbre: 100 mm
Séparable: Non
Matériau (corps de palier): Acier inoxydable
Matériau (roulement): Acier
Haute température: Non
Type d'alésage: Cylindrique
Forme (corps de palier): Carré
Lubrifiant: Graisse
Douille en caoutchouc: Sans
Type d'étanchéité: Contact, standard
étanchéité, roulement: Joint et déflecteur des deux côtés
Matériau, roulement: Acier pour roulement
Remarque: Vitesse limite avec tolérance d'arbre h6
Type de palier applique: Carrée
Type de palier: Applique
Applications: Pour applications de manutention
Charge statique de base: 93
Taille de clé hexagonale pour vis de réglage: 6
Tightening torque, set screw: 28.5
Raccord de graissage: Avec
Matériau, palier: Fonte
Nombre de trous de boulon des dispositifs de fixation: 4
Diamètre du boulon de fixation: 24
Largeur de roulement, totale: 98.4
Charge dynamique de base: 124
Revêtement: Sans
Largeur globale du palier: 70
Dispositif de retenue, bague intérieure: Vis de réglage
Trou de lubrification: Avec
Type de trou du boulon de fixation: Lisse
Vitesse limite: 1900
Largeur totale: 107.5
étanchéité, palier complet: Sans
Entraxe des trous de boulon: 210
Vis de réglage: M12x1.5

Marque SKF
01191060
EAN 7316570307634
Numéro d'article du fournisseur SKF FYJ 100 TF

Questions fréquentes sur ce produit

Nos spécialistes produits se feront un plaisir de répondre à vos questions sur cette gamme. Appelez-nous, envoyez-nous un e-mail ou contactez-nous via le chat!

Pour quel diamètre d'arbre cette unité est-elle conçue?: Cette unité est conçue pour des arbres d'un diamètre de 100 mm.
Comment le roulement est-il fixé sur l'arbre?: La bague intérieure se bloque sur l'arbre à l'aide de vis de blocage.
Quel est l'entraxe des trous de fixation?: La distance d'entraxe entre les trous de fixation (J) est de 210 mm.
Le corps de palier est-il divisible?: Non, ce palier à bride dispose d'un corps monobloc non divisible en fonte.
À quelle norme cette unité est-elle conforme?: Ce palier à bride carrée est conforme aux normes JIS (Japanese industrial standards).
