Quel est le diamètre d'arbre compatible avec ce palier à bride?

Ce palier est conçu pour un arbre d'un diamètre de 20 mm.

Comment l'arbre est-il fixé dans le roulement?

L'arbre se bloque à l'aide de vis de blocage intégrées sur la bague intérieure.

Quel est l'entraxe des trous de fixation?

L'entraxe entre les trous de fixation de la bride mesure 63,5 mm.

Quel est le matériau utilisé pour le corps du palier?

Le corps de la bride carrée est en fonte grise conforme aux normes ISO.

Ce palier convient-il pour des températures très élevées?

Non, ce modèle standard n'est pas prévu pour les très hautes températures.

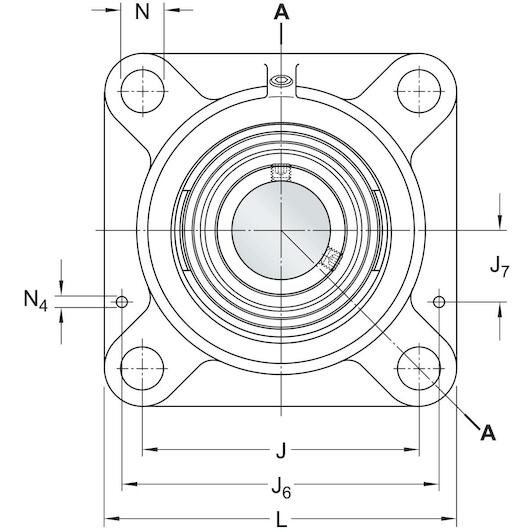

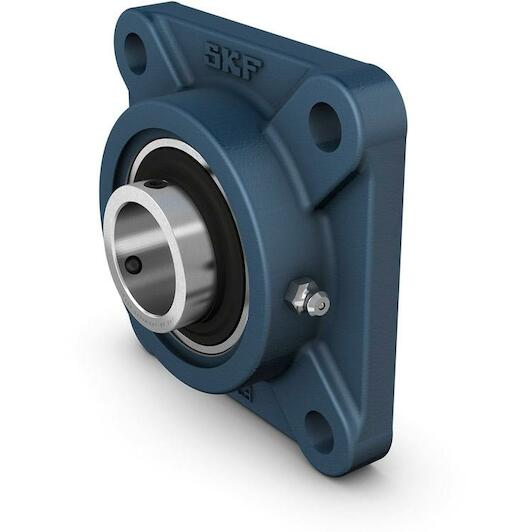

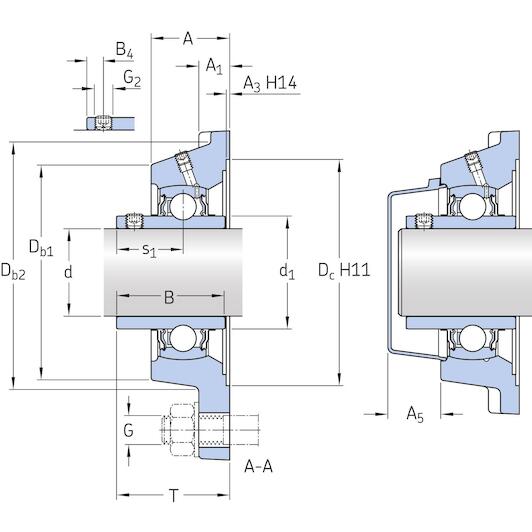

SKF FY 20 TF Roulement à billes Y avec bride carrée, d 20 mm, A 29.5 mm, J 63.5 mm

Numéro d'article du fournisseur: SKF FY 20 TF | EAN 7316577032263

Prix conseillé 83,39 €

41,26 TTC

34,38 € HT (éco-contributions incluses)

En stock - Immédiatement disponible | Nous avons 6 produits en stock.

Commandé avant le 20h, expédié le jour même, les jours ouvrables
Frais de livraison 11,89 € TTC | Livraison gratuite à partir d'un montant total de commande de 125 euros.
Livraison par DHL

↓ Documents (1) ✆ Parlez à un spécialiste

Guidage d'arbre fiable avec l'unité à bride Skf FY 20 TF

Avantages pratiques

Corps robuste en fonte: Vous fixez fermement la bride carrée sur les bâtis de machines pour assurer une excellente stabilité.
Blocage sûr par vis: Vous bloquez facilement l'arbre de 20 mm pour des rotations fiables en sens continu ou alterné.
Protection efficace contre l'encrassement: Grâce à son étanchéité performante, le roulement reste protégé contre les poussières pour une longue durée d'utilisation.

En un coup d’œil

Le bon choix pour

Avec le palier à bride Skf fy 20 TF, vous installez rapidement un guidage fiable sur les parois et bâtis de machines. Cette unité carrée est conçue pour les arbres de 20 mm de diamètre et garantit un maintien solide sans glissement axial grâce à sa fixation par vis de blocage. Son corps robuste en fonte, doté d'un entraxe de fixation de 63,5 mm, offre une excellente stabilité sous charge. De plus, l'étanchéité efficace protège le roulement en acier contre les poussières et saletés, tandis que la bague sphérique compense les légers désalignements statiques. Idéal pour assurer la longévité de vos convoyeurs, ventilateurs et lignes de production.

Informations sur le produit FAQ

41,26 €

En stock - TTC

Principales caractéristiques selon notre expert

Diamètre d'arbre: 20 mm
Séparable: Non
Matériau (corps de palier): Acier inoxydable
Matériau (roulement): Acier
Haute température: Non
Type d'alésage: Cylindrique
Forme (corps de palier): Carré

Description du produit

Ces paliers roulements-inserts à applique carrée sont conformes aux normes ISO. Ils sont constitués d'un roulement-insert, avec une bague intérieure débordante et un blocage par vis de serrage, et conviennent pour des applications où le sens de rotation est constant ou variable. Le roulement est monté dans un palier en fonte, qui peut être boulonné à la paroi ou au châssis d'une machine. Les paliers roulements-inserts peuvent admettre un défaut d'alignement initial modéré mais ne permettent normalement pas de déplacement axial.

Résistent à de hauts niveaux de contamination
Conçus pour des températures et vitesses élevées
Supportent des charges relativement lourdes
Économiques

Documents

⤓ Fiche technique PDF

Spécifications

Diamètre d'arbre: 20 mm
Séparable: Non
Matériau (corps de palier): Acier inoxydable
Matériau (roulement): Acier
Haute température: Non
Type d'alésage: Cylindrique
Forme (corps de palier): Carré
Lubrifiant: Graisse
Douille en caoutchouc: Sans
Type d'étanchéité: Contact, standard
étanchéité, roulement: Joint et déflecteur des deux côtés
Matériau, roulement: Acier pour roulement
Remarque: Vitesse limite avec tolérance d'arbre h6
Type de palier applique: Carrée
Type de palier: Applique
Applications: Pour applications de manutention
Charge statique de base: 6.55
Taille de clé hexagonale pour vis de réglage: 3
Tightening torque, set screw: 4
Raccord de graissage: Avec
Matériau, palier: Fonte
Nombre de trous de boulon des dispositifs de fixation: 4
Diamètre du boulon de fixation: 10
Largeur de roulement, totale: 31
Charge dynamique de base: 12.7
Revêtement: Sans
Largeur globale du palier: 29.5
Dispositif de retenue, bague intérieure: Vis de réglage
Trou de lubrification: Avec
Type de trou du boulon de fixation: Lisse
Vitesse limite: 8500
Largeur totale: 37.3
étanchéité, palier complet: Couvercle d'obturation en option
Entraxe des trous de boulon: 63.5
Vis de réglage: M6x0.75

Marque SKF
01190002
EAN 7316577032263
Numéro d'article du fournisseur SKF FY 20 TF
