Pour quel diamètre d'arbre ce palier est-il conçu?

Cette unité de roulement est conçue pour un arbre d'un diamètre de 20 mm.

Comment l'arbre est-il fixé dans le roulement?

L'arbre se bloque fermement à l'aide des vis de blocage sur la bague intérieure.

Quel est l'entraxe des trous de fixation?

La distance d'entraxe entre les deux trous de fixation est de 90 mm.

Quel est le matériau du corps de palier?

Le boîtier à bride ovale est fabriqué en fonte selon les normes ISO.

Ce palier à bride est-il démontable en deux parties?

Non, ce palier applique un boîtier monobloc non divisible en fonte.

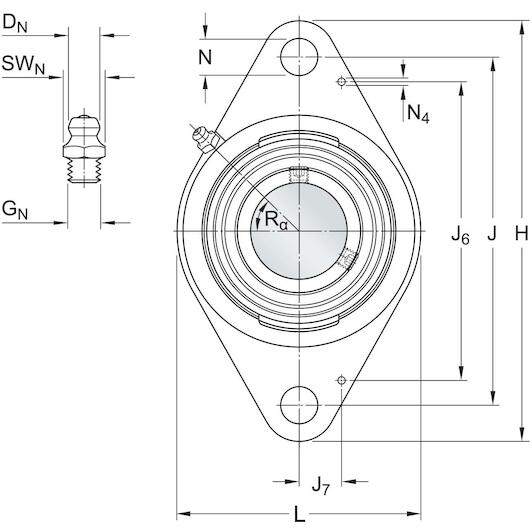

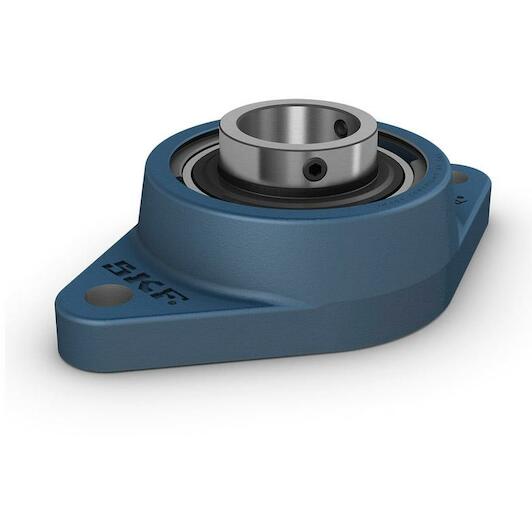

SKF FYTB 20 TF Y unité de roulement à billes avec bride ovale, d 20 mm, A 29.5 mm, J 90 mm

Numéro d'article du fournisseur: SKF FYTB 20 TF | EAN 7316577032294

Prix conseillé 87,50 €

43,24 TTC

36,03 € HT (éco-contributions incluses)

En stock - Immédiatement disponible

Commandé avant le 20h, expédié le jour même, les jours ouvrables
Frais de livraison 11,89 € TTC | Livraison gratuite à partir d'un montant total de commande de 125 euros.
Livraison par DHL

↓ Documents (1) ✆ Parlez à un spécialiste

Guidage d'arbre fiable pour espaces restreints

Avantages pratiques

Fixation rapide avec Skf: Vous fixez fermement l'unité sur un arbre de 20 mm à l'aide des vis de blocage intégrées.
Corps robuste en fonte: Le boîtier en fonte solide assure une stabilité durable face aux charges mécaniques importantes.
Conception ovale à deux trous: Grâce à la bride ovale compacte, vous installez facilement ce palier contre les parois de vos machines.

En un coup d’œil

Le bon choix pour

Avec le palier applique Skf fytb 20 TF, vous assurez un guidage d'arbre fiable et compact pour vos machines et convoyeurs. Conçue pour un arbre de 20 mm de diamètre, cette unité intègre un corps robuste en fonte qui supporte efficacement les charges mécaniques. Sa bride ovale à deux trous avec un entraxe de 90 mm permet une fixation rapide et solide contre les parois de machines à espace restreint. Les vis de blocage sur la bague intérieure garantissent un maintien ferme et antidérapant de l'arbre. Vous maintenez ainsi vos lignes d'entraînement parfaitement stables et opérationnelles.

Informations sur le produit FAQ

43,24 €

En stock - TTC

Principales caractéristiques selon notre expert

Diamètre d'arbre: 20 mm
Séparable: Non
Matériau (corps de palier): Acier inoxydable
Matériau (roulement): Acier
Haute température: Non
Type d'alésage: Cylindrique
Forme (corps de palier): Ovale

Description du produit

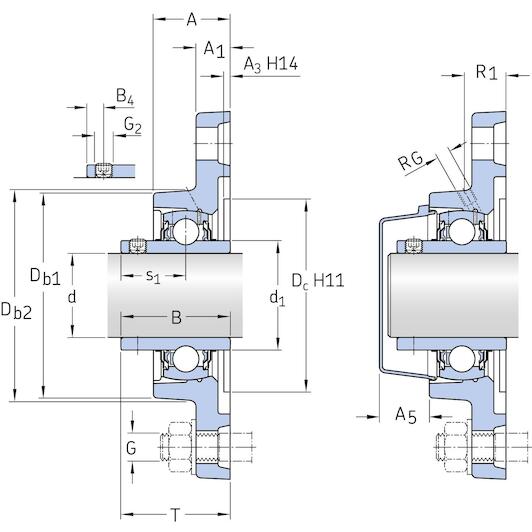

These oval flanged ball bearing units are compliant with ISO standards. They consist of an insert bearing, with an extended inner ring and set screw locking, and are suitable for applications where the direction of rotation is constant or alternating. The bearing is mounted in a cast iron housing, which can be bolted to a machine wall or frame. Ball bearing units can accommodate moderate initial misalignment, but normally do not permit axial displacement.

Résistent à de hauts niveaux de contamination
Conçus pour des températures et vitesses élevées
Supportent des charges relativement lourdes
Économiques

Documents

⤓ Fiche technique PDF

Spécifications

Diamètre d'arbre: 20 mm
Séparable: Non
Matériau (corps de palier): Acier inoxydable
Matériau (roulement): Acier
Haute température: Non
Type d'alésage: Cylindrique
Forme (corps de palier): Ovale
Lubrifiant: Graisse
Douille en caoutchouc: Sans
Type d'étanchéité: Contact, standard
étanchéité, roulement: Joint et déflecteur des deux côtés
Matériau, roulement: Acier pour roulement
Remarque: Vitesse limite avec tolérance d'arbre h6
Type de palier applique: Ovale
Type de palier: Applique
Applications: Pour applications de manutention
Charge statique de base: 6.55
Taille de clé hexagonale pour vis de réglage: 3
Tightening torque, set screw: 4
Raccord de graissage: Avec
Matériau, palier: Fonte
Nombre de trous de boulon des dispositifs de fixation: 2
Diamètre du boulon de fixation: 10
Largeur de roulement, totale: 31
Charge dynamique de base: 12.7
Revêtement: Sans
Largeur globale du palier: 29.5
Dispositif de retenue, bague intérieure: Vis de réglage
Trou de lubrification: Avec
Type de trou du boulon de fixation: Lisse
Vitesse limite: 8500
Largeur totale: 37.3
étanchéité, palier complet: Couvercle d'obturation en option
Entraxe des trous de boulon: 90
Vis de réglage: M6x0.75

Marque SKF
01190011
EAN 7316577032294
Numéro d'article du fournisseur SKF FYTB 20 TF

Questions fréquentes sur ce produit

Nos spécialistes produits se feront un plaisir de répondre à vos questions sur cette gamme. Appelez-nous, envoyez-nous un e-mail ou contactez-nous via le chat!

Pour quel diamètre d'arbre ce palier est-il conçu?: Cette unité de roulement est conçue pour un arbre d'un diamètre de 20 mm.
Comment l'arbre est-il fixé dans le roulement?: L'arbre se bloque fermement à l'aide des vis de blocage sur la bague intérieure.
Quel est l'entraxe des trous de fixation?: La distance d'entraxe entre les deux trous de fixation est de 90 mm.
Quel est le matériau du corps de palier?: Le boîtier à bride ovale est fabriqué en fonte selon les normes ISO.
Ce palier à bride est-il démontable en deux parties?: Non, ce palier applique un boîtier monobloc non divisible en fonte.
