Pour quel diamètre d'arbre ce palier applique est-il conçu?

Cette unité est conçue pour des arbres d'un diamètre de 30 mm.

Comment le roulement est-il fixé sur l'arbre?

La bague intérieure se bloque sur l'arbre à l'aide de vis de blocage intégrées.

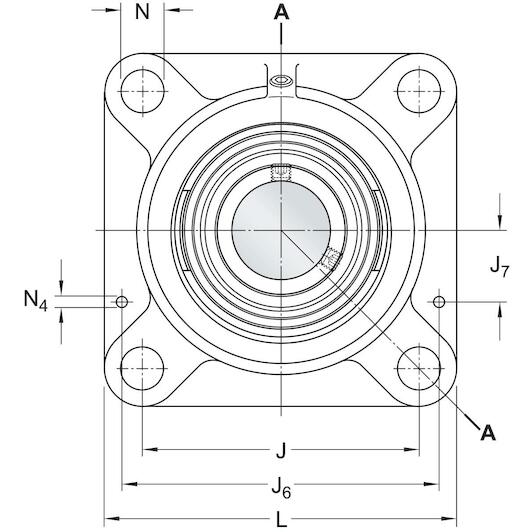

Quel est l'entraxe des trous de fixation?

La distance d'entraxe entre les trous de fixation (J) est de 82,5 mm.

Ce palier SKF peut-il être relubrifié?

Oui, le boîtier en fonte dispose d'un graisseur pour permettre la relubrification.

Cette unité compense-t-elle les défauts d'alignement?

Oui, elle compense les défauts d'alignement initiaux modérés, mais n'autorise aucun déplacement axial.

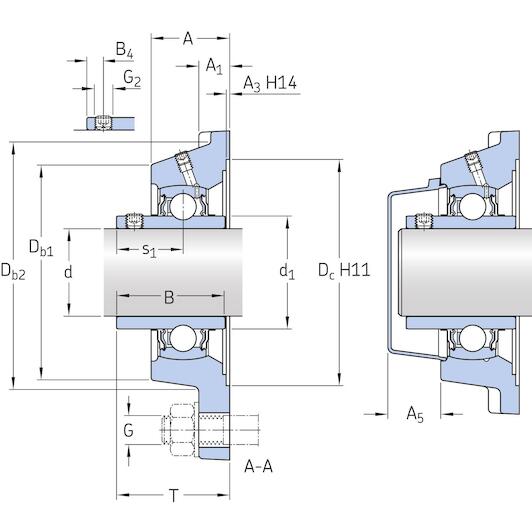

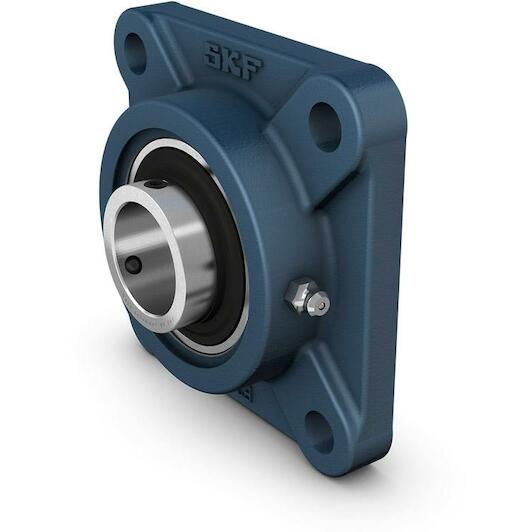

SKF FY 30 TF Roulement à billes Y avec bride carrée, d 30 mm, A 32.5 mm, J 82.5 mm

Numéro d'article du fournisseur: SKF FY 30 TF | EAN 7316577028907

Prix conseillé 118,12 €

58,31 TTC

48,59 € HT (éco-contributions incluses)

En stock - Immédiatement disponible

Commandé avant le 20h, expédié le jour même, les jours ouvrables
Frais de livraison 11,89 € TTC | Livraison gratuite à partir d'un montant total de commande de 125 euros.
Livraison par DHL

↓ Documents (1) ✆ Parlez à un spécialiste

Guidage d'arbre précis et montage robuste

Avantages pratiques

Fixation fiable par Skf: Vous fixez l'unité directement sur un arbre de 30 mm grâce aux vis de blocage intégrées.
Boîtier carré en fonte: Le corps en fonte avec quatre trous de fixation assure une fixation solide sur votre bâti.
Capacité de charge élevée: Grâce à une charge dynamique de 19,5 kN, vous profitez d'une rotation fluide même sous forte sollicitation.

En un coup d’œil

Le bon choix pour

Avec le palier applique Skf fy 30 TF, vous montez solidement et précisément vos arbres rotatifs de 30 mm de diamètre contre des parois verticales ou des bâtis de machines. Le système de verrouillage par vis de blocage assure une fixation directe de la bague intérieure sur l'arbre. Son corps carré en fonte à quatre trous de fixation avec un entraxe de 82,5 mm garantit une stabilité optimale. Doté d'une capacité de charge dynamique de 19,5 kN, ce roulement supporte les contraintes continues et compense les défauts d'alignement initiaux modérés. Grâce au graisseur intégré pour la relubrification, vous maintenez facilement la fluidité de vos convoyeurs.

Informations sur le produit FAQ

58,31 €

En stock - TTC

Principales caractéristiques selon notre expert

Diamètre d'arbre: 30 mm
Séparable: Non
Matériau (corps de palier): Acier inoxydable
Matériau (roulement): Acier
Haute température: Non
Type d'alésage: Cylindrique
Forme (corps de palier): Carré

Description du produit

Ces paliers roulements-inserts à applique carrée sont conformes aux normes ISO. Ils sont constitués d'un roulement-insert, avec une bague intérieure débordante et un blocage par vis de serrage, et conviennent pour des applications où le sens de rotation est constant ou variable. Le roulement est monté dans un palier en fonte, qui peut être boulonné à la paroi ou au châssis d'une machine. Les paliers roulements-inserts peuvent admettre un défaut d'alignement initial modéré mais ne permettent normalement pas de déplacement axial.

Résistent à de hauts niveaux de contamination
Conçus pour des températures et vitesses élevées
Supportent des charges relativement lourdes
Économiques

Documents

⤓ Fiche technique PDF

Spécifications

Diamètre d'arbre: 30 mm
Séparable: Non
Matériau (corps de palier): Acier inoxydable
Matériau (roulement): Acier
Haute température: Non
Type d'alésage: Cylindrique
Forme (corps de palier): Carré
Lubrifiant: Graisse
Douille en caoutchouc: Sans
Type d'étanchéité: Contact, standard
étanchéité, roulement: Joint et déflecteur des deux côtés
Matériau, roulement: Acier pour roulement
Remarque: Vitesse limite avec tolérance d'arbre h6
Type de palier applique: Carrée
Type de palier: Applique
Applications: Pour applications de manutention
Charge statique de base: 11.2
Taille de clé hexagonale pour vis de réglage: 3
Tightening torque, set screw: 4
Raccord de graissage: Avec
Matériau, palier: Fonte
Nombre de trous de boulon des dispositifs de fixation: 4
Diamètre du boulon de fixation: 10
Largeur de roulement, totale: 38.1
Charge dynamique de base: 19.5
Revêtement: Sans
Largeur globale du palier: 32.5
Dispositif de retenue, bague intérieure: Vis de réglage
Trou de lubrification: Avec
Type de trou du boulon de fixation: Lisse
Vitesse limite: 6300
Largeur totale: 42.2
étanchéité, palier complet: Couvercle d'obturation en option
Entraxe des trous de boulon: 82.5
Vis de réglage: M6x0.75

Marque SKF
01190004
EAN 7316577028907
Numéro d'article du fournisseur SKF FY 30 TF

Questions fréquentes sur ce produit

Nos spécialistes produits se feront un plaisir de répondre à vos questions sur cette gamme. Appelez-nous, envoyez-nous un e-mail ou contactez-nous via le chat!

Pour quel diamètre d'arbre ce palier applique est-il conçu?: Cette unité est conçue pour des arbres d'un diamètre de 30 mm.
Comment le roulement est-il fixé sur l'arbre?: La bague intérieure se bloque sur l'arbre à l'aide de vis de blocage intégrées.
Quel est l'entraxe des trous de fixation?: La distance d'entraxe entre les trous de fixation (J) est de 82,5 mm.
Ce palier SKF peut-il être relubrifié?: Oui, le boîtier en fonte dispose d'un graisseur pour permettre la relubrification.
Cette unité compense-t-elle les défauts d'alignement?: Oui, elle compense les défauts d'alignement initiaux modérés, mais n'autorise aucun déplacement axial.
