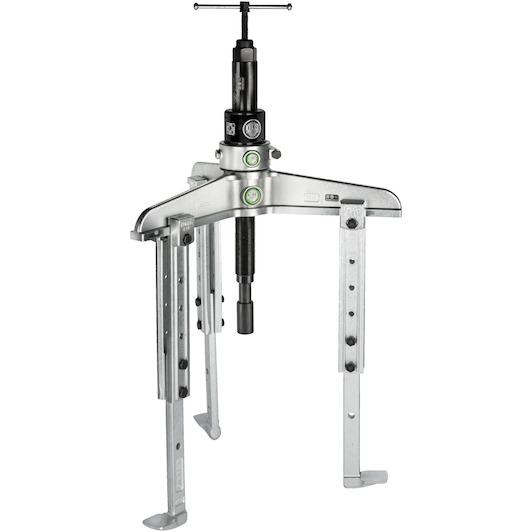

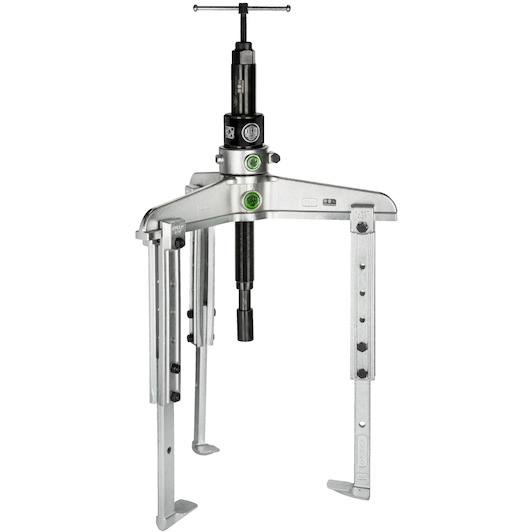

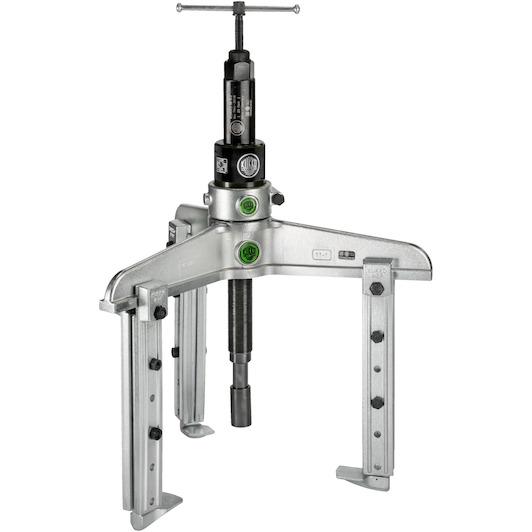

11-520:Pont à 3 bras 30-40, 11-1-A, 11-1-A3, 11-1-A4, 11-1-A5, 11-1-AV, 11-1-B, 11-1-BV

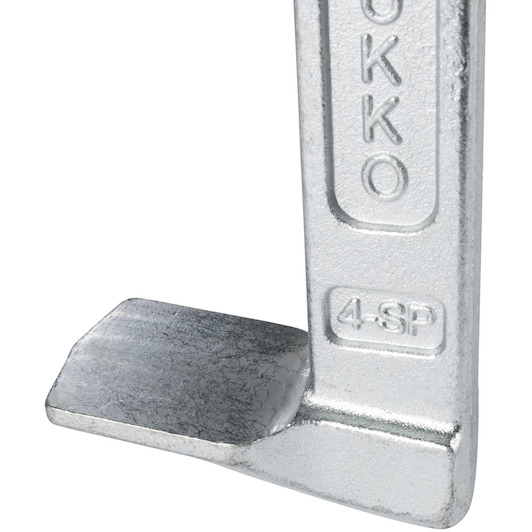

4-SP-S:Crochets de timon réglables en hauteur (jeu, profondeur de serrage 500 mm)
8-2-K:Broche hydraulique à graisse longue, jusqu'à 20 t de force de traction (filetage de la broche G 1 1/8")
Description du produit
Qualité "Made in Germany
Qualité solide, grande capacité et longue durée de vie
Revêtement KUK spécialement résistant à la corrosion de la pièce galvanisée.
Autocollant de protection contre le plagiat
Avec tube de graisse spéciale KUKKO
Version extra lourde.
Graisse hydraulique
Standard Attelage avec profondeur réglable
Attelage parallèle dans toutes les positions, de sorte que seules les surfaces d'appui entrent en contact avec la pièce à retirer
Avec attelage coulissant toujours parallèle
Hydraulique broche
Grâce à la répartition uniforme de la charge, les tracteurs à trois bras garantissent une adhérence particulièrement sûre sur les pièces à desserrer.
S'il n'y a pas de place pour tirer l'objet, nous utilisons un tracteur à 2 bras Baureihe 20-B
Application:
Pour libérer des roulements, des engrenages, etc. particulièrement serrés
Avantage:
Par d La grande capacité de pression peut être bien utilisée avec des pièces très coincées, qui peuvent être retirées rapidement et sans effort
Les barres de remorquage sont réglables en longueur
Peut être utilisé à la fois comme tracteur intérieur et extérieur
Convient également pour tirer des pièces asymétriques
De nombreuses pièces sont disponibles séparément et ont leur propre numéro d'article.
Le groupe de pression Baureihe 600-17 est une bonne solution d'utilisation avec un arbre creux.

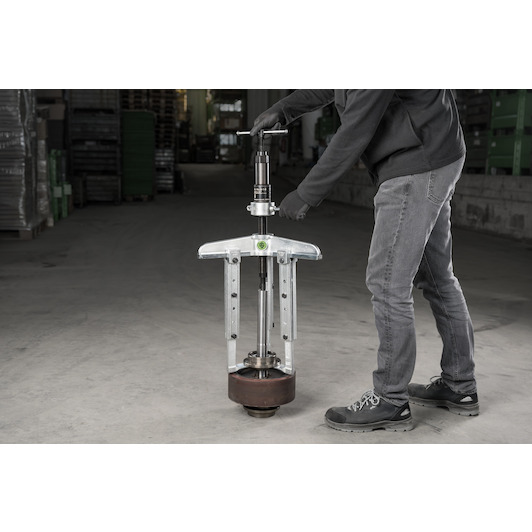

Procédure:
Avec les crochets coulissants parallèles, vous pouvez avec une traction asymétrique
Manuel de montage pour la broche hydraulique: 1. desserrer les vis et dévisser le capuchon de la broche
2. Tournez la broche dans le pont jusqu'à ce qu'elle tombe sur l'arbre.
3. Tournez la tige supérieure dans le système hydraulique.
4. L'opération se déroule sans aides avec la main sur la poignée transversale. Il est construit de telle manière que le couple de serrage maximal autorisé ne puisse pas être dépassé.
5. Remettez la broche en position de départ
Consignes de sécurité:
Les parties coulissantes des crochets de remorquage doivent toujours être complètement et serrées sur le pont
Si plusieurs objets se trouvent derrière alkaar, doit tirer avec par objet
Les pieds des barres de remorquage doivent être placés complètement sous la pièce à tirer
Faites attention au couple de serrage max.
Ne pas utiliser avec un clé à chocs électrique ou pneumatique
