Description du produit
Les performances les plus élevées parmi les ancrages dynamiques - avec douille renforcée.

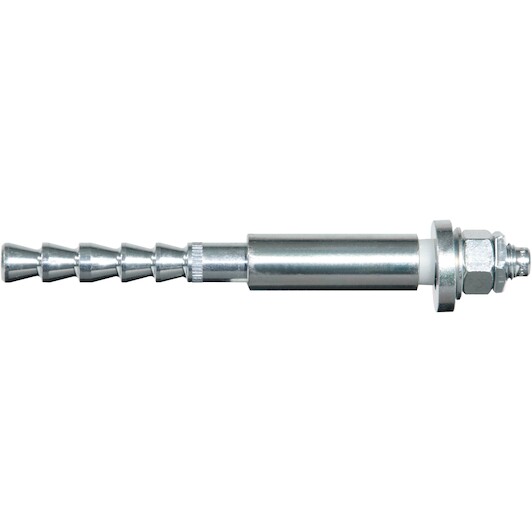

L'ancrage haute adhérence dynamique FHB-A dyn V est en acier électrozingué. La tige d'ancrage est renforcée par une douille pour la reprise de charges de cisaillement élevées. La cheville à scellement à expansion par serrage à couple contrôlé s'utilise avec la résine spéciale FIS HB. Lors du serrage de l'écrou hexagonal, les cônes de la tige d'ancrage sont tirés dans l'enveloppe de résine, qui s'expanse contre les parois du forage. Lors de la pose, la résine FIS HB comble le jour entre la tige et le béton pour assurer une répartition optimale des charges. Ceci permet l'absorption de charges dynamiques alternées. L'ancrage haute adhérence dynamique FHB-A dyn V convient idéalement pour fixer rails de guidage d'ascenseurs, robots industriels, ponts roulants et grues portiques à l'intérieur.
- Absorption des charges de cisaillement les plus élevées. Des manchons supplémentaires offrent une sécurité maximale
- Expansion contrôlée sous contrainte dynamique grâce à la forme conique
- Absorption des charges alternées dynamiques grâce à une répartition optimale de la charge
- Approuvé pour le béton fissuré
- Pendant l'installation, la résine d'injection FIS HB comble le perçage de la pièce à fixer et assure une répartion optimale des charges. Ceci permet la reprise de charges dynamiques et oscillatoires
- La géométrie conique de la tige d'ancrage FHB-A dyn assure une expansion contrôlée sous sollicitations dynamiques et permet l'installation dans le béton fissuré
- La tige d'ancrage FHB-A dyn est également disponible en acier haute résistance à la corrosion. Elle est donc adaptée pour des applications en atmosphères aggressives, par exemple dans les tunnels
- Grâce à la douille supplémentaire de la tige d'ancrage FHB-A dyn V, le système d'ancrage haute adhérence dynamique atteint des résistances au cisaillement encore supérieures et procure un niveau de sécurité accru
Convient pour
- FHB-A dyn en association avec la résine haute adhérence FIS HB est agréée pour l'installation en attente et l'installation traversante
- La résine fixe toute la surface de la tige filetée sur la paroi du forage et scelle le trou
- Le manchon de centrage centre l'ancrage dans la pièce à fixer et assure ainsi une application sûre des charges
- L'écrou de sécurité évite le desserrage de l'écrou
Matériaux de construction
Agréée pour :
- Béton C20/25 à C50/60, fissuré et non fissuré
Application
- Potences
- Ponts roulants et potence
- Rails de guidage pour ascenseurs
- Accélérateurs
- Portiques pour panneaux d'infrastructures routières
- Antennes et pylônes relais

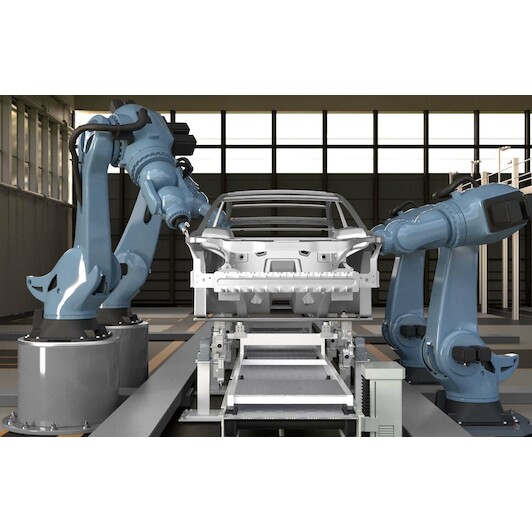

- Robots industriels
