Description du produit
Avec un grand anneau de semelle selon les normes de la construction en bois. Pour les exigences les plus élevées. Solide et flexible.

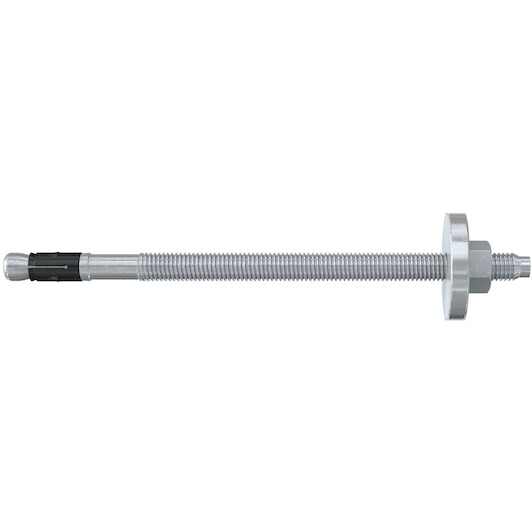

La cheville fischer FAZ II Plus HBS avec anneau inférieur selon la norme de construction en bois DIN 1052 est la cheville en acier pour les exigences les plus élevées. Cette cheville électrozinguée est certifiée ETA pour les charges très élevées dans le béton fissuré. Grâce à ses profondeurs d'ancrage variables et à son montage facile, la cheville à enfoncer FAZ II Plus HBS peut être utilisée de manière particulièrement flexible. Le segment de répartition éprouvé transfère en toute sécurité les charges dans le béton et assure une capacité de charge maximale. La version en acier électrozingué peut être utilisée pour sécuriser des structures en bois, par exemple pour fixer des poutres en anneau.
- Avec anneau inférieur conforme à la norme DIN 1052 relative à la construction en bois. Cela garantit une meilleure transmission de la force lors de la fixation de structures en bois.
- Installation rapide et facile sans perçage (M8-M24)
- Charges de traction fortement accrues grâce à la nouvelle certification ETA. Cela permet de réduire le nombre de points de fixation et de diminuer la taille des plaques de base.
- Durabilité maximale avec une durée de vie de 120 ans, confirmée par un "rapport d'expert" du FAZ II Plus (M10-M16)
- Charges sismiques les plus élevées pour les diamètres M10-M24 avec et sans l'utilisation de la cale FFD
- Adaptation au millimètre près aux charges dues aux profondeurs d'ancrage variables
- Le FAZ II Plus HBS avec une cale extra-large répond à la norme de construction en bois DIN 1052 et assure une transmission de puissance encore meilleure lors du montage de poutres annulaires, par exemple.
- Le diamètre extérieur nettement plus grand des rondelles pour FAZ II Plus 16 GS offre une plus grande surface d'appui et permet ainsi une utilisation dans la construction en bois.
- Installation rapide et facile sans nettoyage du trou de forage (M8-M24)
- Nombreuses certifications pour différents supports (béton C12/15 à C80/90, béton fibré, brique silico-calcaire pleine) pour une très large gamme d'applications
- Avec la nouvelle certification ETA, les résistances à la traction ont considérablement augmenté. Par conséquent, moins de points de fixation et donc d'ancrages sont nécessaires.
- La certification ETA, associée à d'autres rapports d'essai (RWS, ZTV et ETK), garantit des charges élevées en cas d'incendie.
- Une évaluation externe indépendante garantit une durée de vie allant jusqu'à 120 ans. Le FAZ II Plus dure donc une éternité, ce qui le rend idéal pour les grands projets de construction où une longue durée de vie est requise (M10-M16).
- La profondeur d'ancrage variable permet une adaptation au millimètre près à la charge.
Adapté à

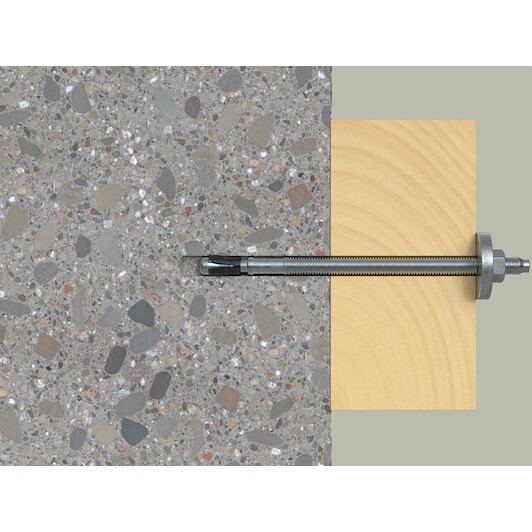

- Le FAZ II Plus HBS convient à la fois à la fixation frontale et à la fixation traversante et, grâce à son long filetage, il est également idéal pour le montage à distance.
- Lorsque le couple de serrage est appliqué, le cône est tiré dans le clip d'écartement, ce qui le fait s'engager fermement dans la paroi du trou de forage.
- Avant le montage, placer l'écrou hexagonal et la rondelle dans la position optimale conformément à la norme de construction en bois.
- Selon la certification, l'ancrage est correctement positionné lorsque le couple de serrage prédéterminé est atteint.
- En cas de montage en série, nous recommandons d'utiliser les aides au montage FABS ou FA-ST II.
Matériaux de construction
Certifié pour :
- Béton fissuré et non fissuré C20/25 à C50/60
Convient également pour :
- Béton C12/15 (rapport d'essai externe indépendant)
- Béton C80/95 (rapport d'essai externe indépendant)
- Béton armé de fibres (rapport d'essai externe indépendant)
- Brique silico-calcaire (rapport d'essai externe indépendant)
Application
- Plaques de base avec trous oblongs
- Constructions murales avec trous oblongs

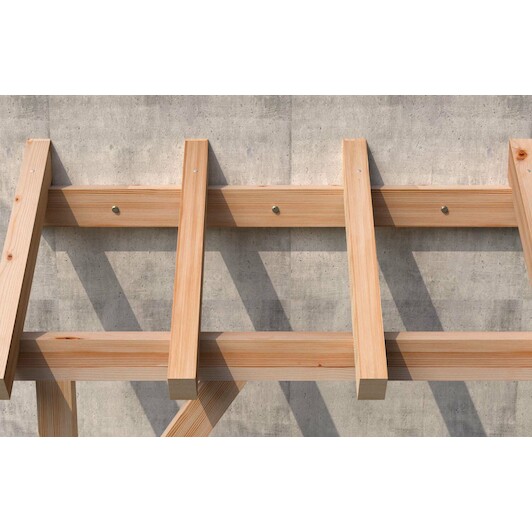

- Structures en bois
- Ancrages de tension

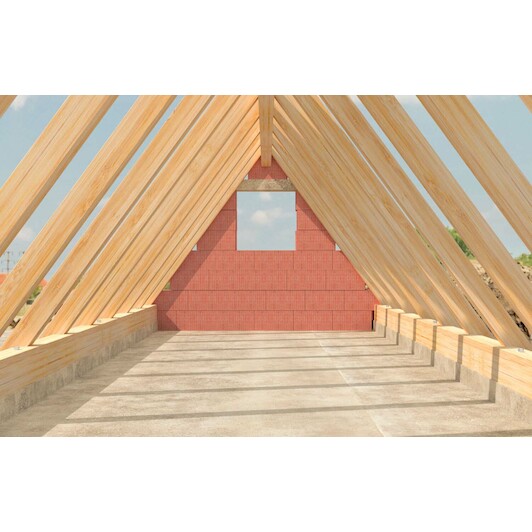

- Ancrage de poutres en bois
