Contenu de la livraison
- Boîtier PQ400
- 4 câbles de 2 mètres (mâle à mâle) pour connecter les sondes de puissance Fluke-17xx iFlex.
- Jeu de marquage de câble 3P+N+PE
- Attaches de câble
- Feuille d'instructions
Description du produit
- Risque réduit : les connexions de tension fixe et d'alimentation sont accessibles sans ouvrir la porte du panneau de distribution.
- Efficacité accrue : connectez rapidement votre enregistreur ou votre analyseur et commencez à prendre des mesures plus rapidement que jamais.
- Installation facile : une perceuse à colonne standard et un perforateur électrohydraulique sont les moyens simples qui permettent de monter rapidement la fenêtre dans le panneau de distribution.

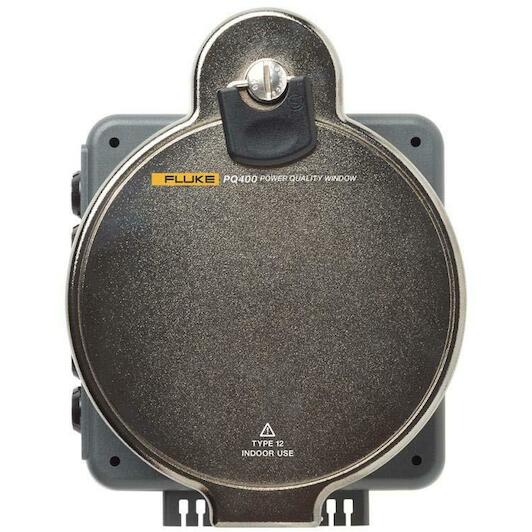

La fenêtre de mesure électrique PQ400 de Fluke permet de connecter des instruments de mesure triphasés à des panneaux sous tension sans avoir à ouvrir la porte du panneau ou à utiliser des équipements de protection individuelle (EPI)1.
Conformité sans compromis. Sécurité sans perte de qualité.
Le Fluke PQ400 vous permet d'accéder aux données essentielles sur la qualité de l'énergie et l'énergie électrique dont vous avez besoin, tout en réduisant le temps de test et en vous aidant à garantir la sécurité.
- Réduisez le risque d'arc électrique et d'électrocution, tout en renforçant la sécurité de votre personnel.
- Réduisez les coûts de maintenance et les temps d'arrêt en effectuant des mesures critiques de la puissance et de l'énergie du réseau sans ouvrir la porte du panneau. Cela permet l'enregistrement et la surveillance à tout moment sans perturber les opérations.
- Réduire les exigences en matière de permis de travail et simplifier les processus en réduisant les risques associés à la réalisation de mesures sur des panneaux de distribution ouverts, ce qui permet d'économiser du temps et des efforts.
- Augmenter l'efficacité des mesures et réduire le besoin d'équipement de protection individuelle (EPI)1 contre les arcs électriques. Cela permet de gagner du temps, d'accroître l'efficacité et d'améliorer le confort de l'opérateur.
Fonctions et caractéristiques
- Grâce aux capteurs de tension et de courant connectés en permanence dans le distributeur électrique, vous pouvez effectuer des mesures de la qualité du courant et de l'énergie via les points d'accès externes, sans avoir à ouvrir la porte du panneau. Cela réduit considérablement les risques pour l'opérateur

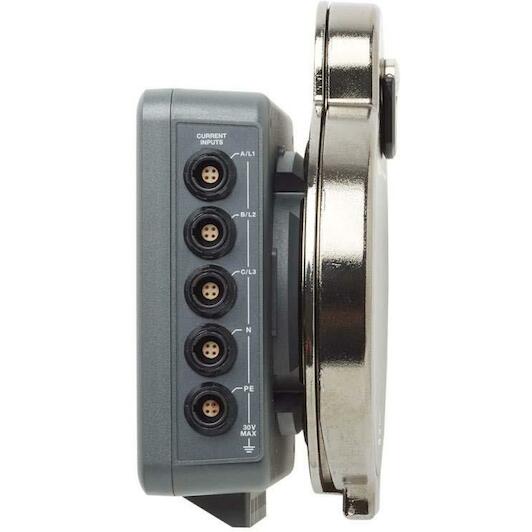

- Les connexions de tension et de courant pour la tension triphasée, le neutre et la terre couvrent la plupart des scénarios de mesure.
- Grâce à la détection automatique de la sonde sur les enregistreurs de qualité d'énergie et les enregistreurs d'énergie Fluke 1740 et 1730 et les pinces compatibles, il n'est pas nécessaire d'ouvrir l'armoire pour vérifier le modèle de la pince.
- La rotation complète à 360 degrés permet de faire pivoter la fenêtre du PQ400 dans n'importe quelle direction.
- Installation facile avec une perceuse à colonne et un perforateur électro-hydraulique (114,3 mm, diamètre 4,5 pouces)

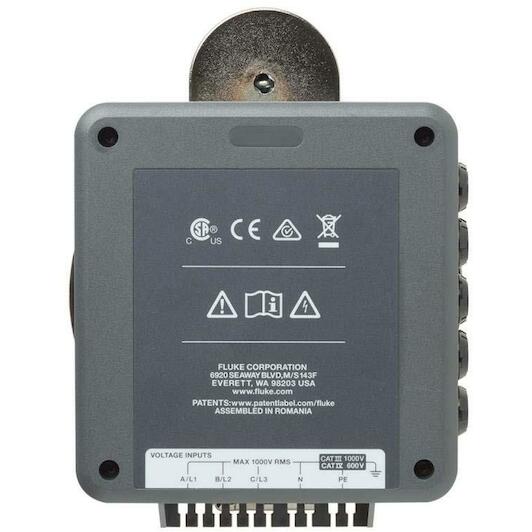

- Spécification de sécurité CAT IV, 600 V et CAT III 1000 V selon IEC61010-2-30
- La compatibilité avec les cordons de mesure de sécurité standard isolés de 4 mm facilite les connexions de tension, augmente la sécurité en réduisant le risque de contact accidentel avec des composants électriques sous tension et réduit la nécessité d'acheter des cordons de mesure de tension spéciaux.
Fonctionnement

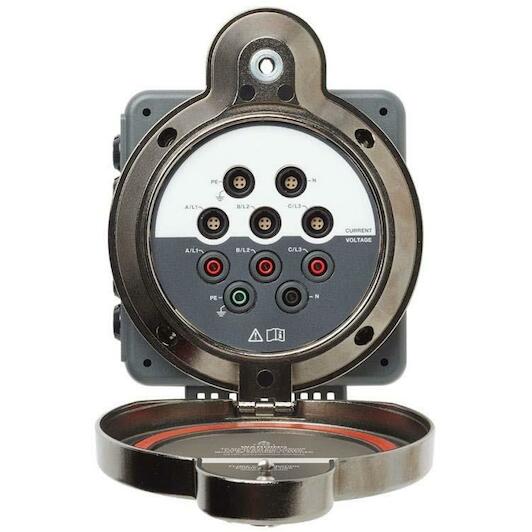

La fenêtre de mesure électrique PQ400 de Fluke est une interface permanente qui permet aux techniciens d'accéder presque instantanément aux distributeurs électriques pour effectuer des mesures essentielles de la qualité de l'énergie et de la puissance. Le PQ400 peut être monté à l'aide d'une perceuse à colonne standard et d'un perforateur électrohydraulique (diamètre de trou 114,3 mm, 4,5 pouces). Le PQ400 permet aux utilisateurs de réaliser des connexions triphasées de tension, de courant et de terre pour les configurations de mesure les plus courantes. Après l'assemblage, il suffit de déverrouiller le couvercle de la fenêtre, de le soulever et de connecter les fils de mesure de tension de l'enregistreur ou de l'analyseur. Connectez ensuite les fils de mesure des capteurs de courant et vous pouvez prendre les mesures essentielles. Lorsque vous avez terminé, il vous suffit de retirer les connexions de tension et de courant de l'interface du panneau avant et de verrouiller le couvercle de la fenêtre, en laissant les connexions internes en place pour une utilisation ultérieure.
